PLEGADORAS

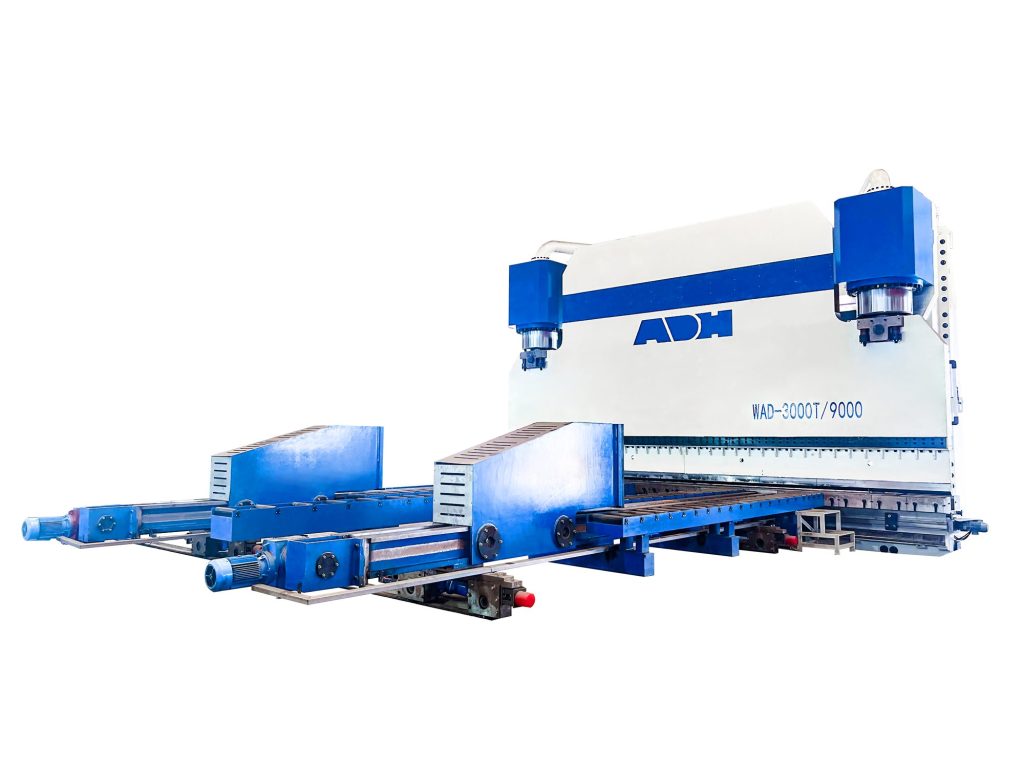

Plegadora gran formato
Maquinaria de alta tecnología ADH para el corte y la deformación metálica, con certificado CE europeo.
COMPONENTES DE PRIMER NIVEL
Qué lleva dentro
Controlador CNC
Sin duda, el controlador es el cerebro de toda la máquina. En nuestra empresa, ofrecemos controladores de tres marcas de renombre internacional. El eficaz algoritmo optimiza el ciclo de plegado, reduce el tiempo de preparación de los pasos de trabajo y mejora la eficacia general del proceso de plegado, especialmente en situaciones de procesamiento por lotes. Además, el sistema permite editar gráficos en 2D y 3D.
Calibrador trasero
Para garantizar la máxima precisión de movimiento del eje X, utilizamos husillos de bolas importados y guías lineales en lugar de las tradicionales varillas roscadas. Esta elección mejora la precisión y la coherencia de nuestro proceso de fabricación. Hemos implementado un mecanismo de polea síncrona controlado por un servomotor para el tope trasero, en lugar de un motor paso a paso. Esta actualización proporciona un mejor control y precisión en nuestras operaciones. Todo nuestro sistema de tope trasero se somete a un proceso de templado a alta temperatura para eliminar las tensiones internas, mejorar la plasticidad y tenacidad del metal y evitar cualquier pérdida de precisión resultante de la deformación del bastidor.
Mesa de compensación
Nuestro sistema de diseño independiente calcula el valor de compensación basándose en la deformación global tanto del husillo como de la mesa de trabajo. Esto permite que la curva de deformación de la mesa se alinee perfectamente con la curva de compensación, garantizando una rectitud y una consistencia de ángulos óptimas en nuestros productos.
Dispositivo de alimentación frontal
El dispositivo de alimentación frontal permite la alimentación automática de placas metálicas.
FICHA TÉCNICA
Especificaciones del WAD-300T/6000
Fuerza de plegado
3.000 kN (300 t)
Longitud de plegado
6.000 mm
Distancia entre columnas
4.800 mm
Profundidad del cuello de cisne
500 mm
Ejes
6+1 (Y1, Y2, X, R, Z1, Z2, V)
Recorrido del eje X
500 mm
Velocidad del eje X
350 mm/s
Carrera del eje R
200 mm
Velocidad del eje R
200 mm/s
Velocidad de aproximación
80 mm/s
Velocidad de trabajo
8,5 mm/s
Velocidad de retorno
110 mm/s
Depósito de aceite
650 L
Motor principal
22 kW
Peso de la máquina
30,4 t
Dimensiones
6.300 × 2.500 × 3.400 mm
Controlador
CNC de 6+1 ejes, fabricación italiana
Características generales
- Marco monobloque de acero estabilizado térmicamente y mecanizado en un solo amarre, sin imprecisiones de reamordazado.
- Controlador CNC de fabricación italiana con 6+1 ejes de tope trasero.
- Los ejes Y1 e Y2 se controlan de forma sincronizada pero independiente, y pueden trabajar descompensados a voluntad.
- Sistema hidráulico y bomba de engranajes, ambos de fabricación alemana.
- Reglas ópticas (España), componentes eléctricos (Francia) y husillos a bolas (Taiwán), todos de primeras marcas.
- Bomba de aceite accionada por servo que se apaga cuando no hay demanda: ahorro de energía y unos 25 dB en espera.
- Compensación de flexiones por coronación motorizada y refrigerador de aceite para mantener estable la temperatura.
- Protección frontal con guardas izquierda y derecha, y protección trasera completamente cerrada.
- Certificado CE conforme a la normativa europea.
