LÁSER DE FIBRA
Serie ULE
Maquinaria de alta tecnología ADH para el corte y la deformación metálica, con certificado CE europeo.
COMPONENTES DE PRIMER NIVEL
Qué lleva dentro
Todos los componentes clave son de marcas de reconocido prestigio internacional.
Fuente láser de fibra de 12 kW
Potencia de salida de 12.000 W con longitud de onda de 1.080 nm y una eficiencia de conversión electroóptica superior al 30 %. Diseño modular «plug and play», excelente calidad de rayo, alta estabilidad de potencia, ajuste continuo de 10 a 100 % y funcionamiento libre de mantenimiento.

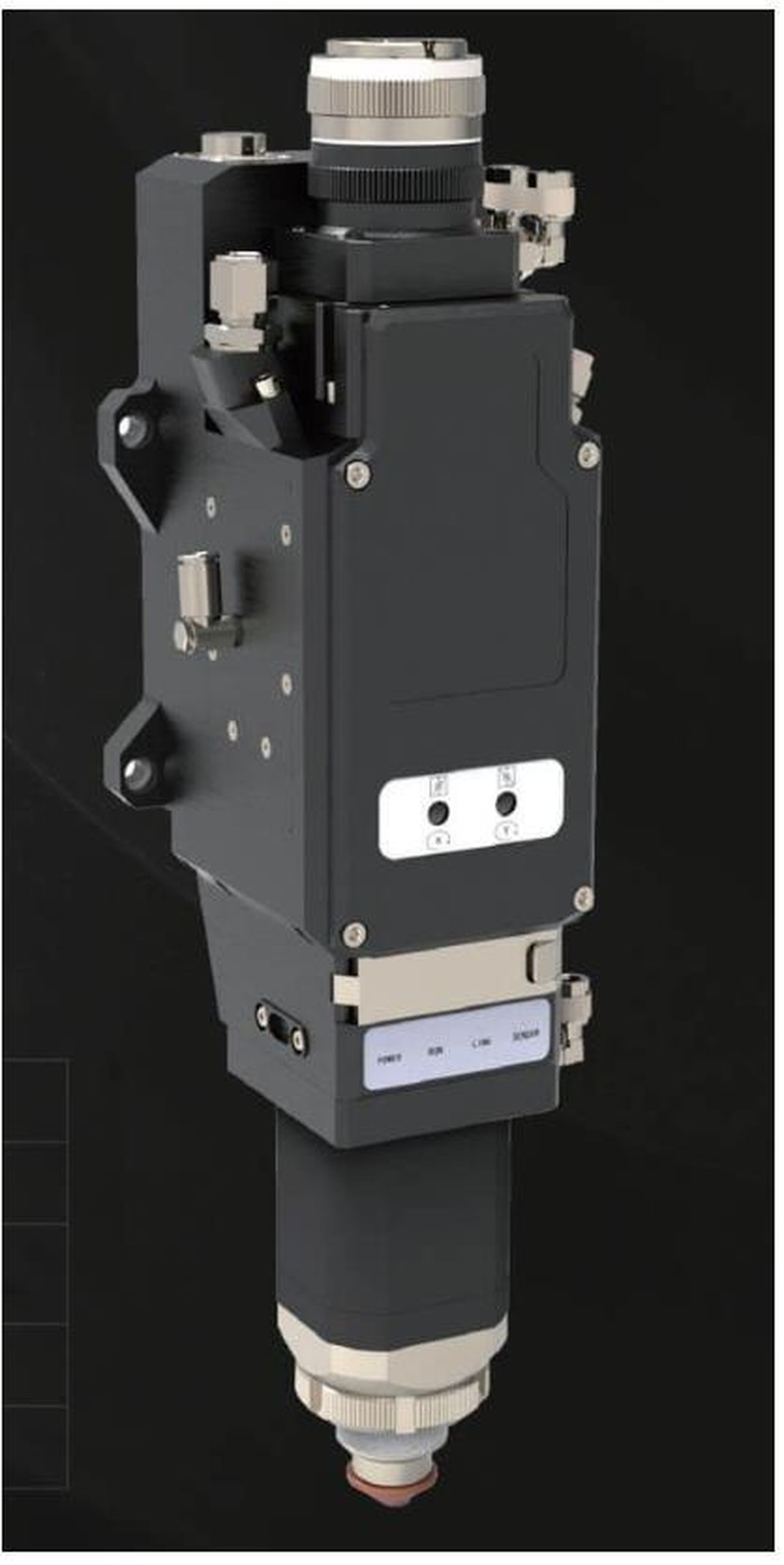

Cabezal de corte automático
Cabezal para materiales planos con ajuste de enfoque automático de circuito cerrado y retracción inteligente. Refrigeración de boquilla y refrigeración por agua del sensor. El grupo de lentes adopta una estructura tipo cajón «plug and play»: el cambio se resuelve en menos de 5 minutos. Admite potencias de hasta 40 kW.
Software de corte
Software desarrollado específicamente para el corte por láser de alta potencia. Optimiza automáticamente los dibujos importados, varía frecuencia y potencia en tiempo real para lograr esquinas nítidas sin quemaduras, incorpora base de datos de materiales y ofrece 16 capas de trabajo configurables por separado. Admite AI, DXF, PLT, Gerber y LXD.
Servomotores
Encoders de hasta 26 bits, respuesta dinámica muy rápida y control preciso de posición, velocidad y par. Algoritmos inteligentes de auto-tuning y supresión de vibraciones, baja inercia y alta repetibilidad.
Piñón-cremallera y guías lineales
Accionamiento del puente de corte por piñón-cremallera con servomotores en gantry. Dentado de alta calidad según DIN/JIS, bajo error de paso acumulado, holgura mínima o nula, alta rigidez estructural y larga vida útil gracias a los piñones precargados.
Mesa de trabajo intercambiable
Estructura soldada y estabilizada, mecanizada después en centros de gran dimensión en un solo amarre para garantizar la precisión en toda su extensión. El cambio de mesa se realiza en pocos segundos y permite cargar y descargar material sin interrumpir el corte.
Refrigerador por agua
Control térmico preciso (±1 °C), alta capacidad de refrigeración y alta eficiencia energética, con sistemas de protección avanzados pensados para procesos industriales exigentes.
Aspiración y filtrado
La zona interna de corte está seccionada para concentrar la aspiración: unas válvulas de mariposa abren y cierran compuertas según dónde esté cortando el cabezal, con aspiración por ambos lados.
FICHA TÉCNICA
Especificaciones del ULE-3015 12 kW
Área útil de trabajo
3.000 × 1.500 mm
Potencia láser
12.000 W
Recorrido ejes X / Y / Z
3.020 / 1.520 / 200 mm
Precisión de posicionamiento
±0,02 mm
Repetibilidad
±0,01 mm
Velocidad de posicionamiento
150 m/min
Aceleración
1,8 G
Espesor máx. acero al carbono
40 mm
Espesor máx. acero inoxidable
30 mm
Espesor máx. aluminio
30 mm
Espesor máx. latón
16 mm
Capacidad máxima de carga
1.000 kg
Peso de la máquina
8.300 kg
Dimensiones
9.200 × 2.900 × 2.100 mm
Conexión
380 V / 50 Hz / 3 fases · IP54
Características generales
- Mesa de trabajo intercambiable y zona de corte completamente carenada, en cumplimiento de la normativa europea.
- Equipo de diseño modular con accionamiento del puente por piñón-cremallera y servomotores en gantry.
- Aspiración por ambos lados, concentrada en la zona donde corta el cabezal.
- Todos los componentes clave son de marcas de reconocido prestigio internacional.
- Sistema de lubricación automático y cambio de mesa en pocos segundos.
- Dotación incluida: 10 lentes de protección, 20 boquillas de corte, anillo cerámico, gafas de protección láser, control remoto, caja de herramientas y manuales.
- Disponible también en gran formato: modelo ULEB-12526 de 40.000 W con área útil de 12.500 × 2.600 mm.
- Certificado CE conforme a la normativa europea.
