PLEGADORAS
Serie WAD
Maquinaria de alta tecnología ADH para el corte y la deformación metálica, con certificado CE europeo.
COMPONENTES DE PRIMER NIVEL
Qué lleva dentro
Todos los componentes clave son de marcas de reconocido prestigio internacional.
Controlador CNC táctil
Sistema de control táctil con pantalla de 21,5″ Full HD multitáctil y procesador de altas prestaciones. Permite el diseño de la pieza con la punta del dedo, la importación de formas de herramienta (DXF), la gestión de la biblioteca de herramientas y el software de plegado en 3D. Incorpora interfaz Modbus TCP, estándar de la industria 4.0.
Sistema hidráulico
La plegadora utiliza un sistema de control hidráulico integrado, que la hace más fiable y fácil de mantener. Válvula hidráulica y bomba de engranajes, ambas de fabricación alemana.
Servomotor y bomba hidráulica
El motor ofrece alta eficiencia durante el funcionamiento, bajo nivel de ruido y mayor vida útil. Fabricado en hierro fundido con un diseño específico para la reducción interna de ruido y baja sensibilidad a la contaminación por combustible.
Sistema eléctrico
Componentes eléctricos de primera marca. Estas piezas de alta calidad permiten que la máquina funcione de manera óptima incluso si la electricidad no es estable, y sus repuestos se consiguen con facilidad en cualquier parte del mundo.
Amarres y tope trasero ADH
Husillo a bolas y guías lineales de precisión para garantizar el movimiento del eje X con mayor precisión que con varilla. El tope trasero emplea correa dentada y polea gobernadas por servomotor en lugar de motor paso a paso, con 2 índices de tope de tres puntos de parada cada uno.
Mesa de compensación
Sistema de compensación de flexiones por coronación motorizada, que ajusta automáticamente el paralelismo y la rectitud.
Intermediarios de amarre rápido
Los intermediarios de amarre rápido, equipados de serie, permiten reemplazar el punzón superior en muy poco tiempo. Función de carga y descarga rápida para mejorar la eficiencia del trabajo.

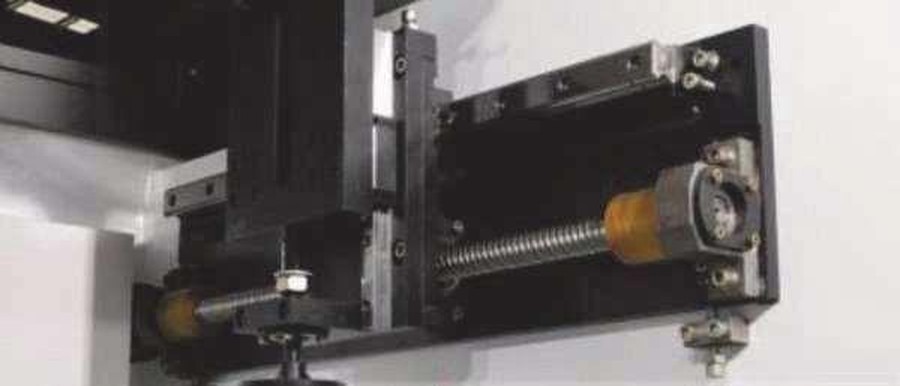

Guía lineal y husillo a bolas
Guías lineales y husillo a bolas de precisión, referencia en componentes de plegado, para trabajar las piezas con la mayor precisión.
Reglas ópticas de última generación
Indican en tiempo real la posición del control deslizante y permiten el ajuste oportuno, asegurando que los dos cilindros estén a la misma altura en todo momento.
Soporte frontal con guía
Dos dispositivos de soporte que se desplazan a izquierda y derecha hasta la posición necesaria, ajustables en 180°.
Tope trasero de 6+1 ejes
La máquina de 6+1 ejes (Y1, Y2, X, R, Z1, Z2 y V) incorpora un tope trasero de 4 ejes, uno con movimiento hacia atrás y otro arriba y abajo. Las piezas traseras se mueven a derecha e izquierda de forma automática, gobernadas por el sistema de control.
FICHA TÉCNICA
Especificaciones del WAD-170T/3200
Fuerza de plegado
1.700 kN
Longitud de plegado
3.200 mm
Recorrido del eje X
500 mm
Carrera del eje R
200 mm
Distancia vertical
2.700 mm
Profundidad cuello de cisne
450 mm
Velocidad de aproximación
160 mm/s
Velocidad de trabajo
10 mm/s
Velocidad de retorno
100 mm/s
Depósito de aceite
300 L
Motor principal
15 / 13,2 kW
Peso
11,3 t
Dimensiones (L×An×Al)
3.800 × 2.000 × 2.800 mm
Características generales
- Nuevo diseño optimizado según normativa europea.
- Marco tratado térmicamente para estabilizarlo, con recubrimiento antioxidante y mecanizado en un solo proceso en centro de mecanizado, lo que evita las imprecisiones del reamordazado.
- El controlador gobierna los ejes Y1 e Y2 de forma sincronizada pero independiente, pudiendo trabajar de manera descompensada a voluntad.
- Movimiento silencioso en espera (unos 25 decibelios) y bajo nivel de ruido durante el prensado y el retorno.
- Bomba de aceite activada por servo, con sistema de ahorro de energía que la mantiene apagada cuando no hay demanda de potencia.
- Refrigerador de aceite que mantiene estable la temperatura.
