CIZALLAS

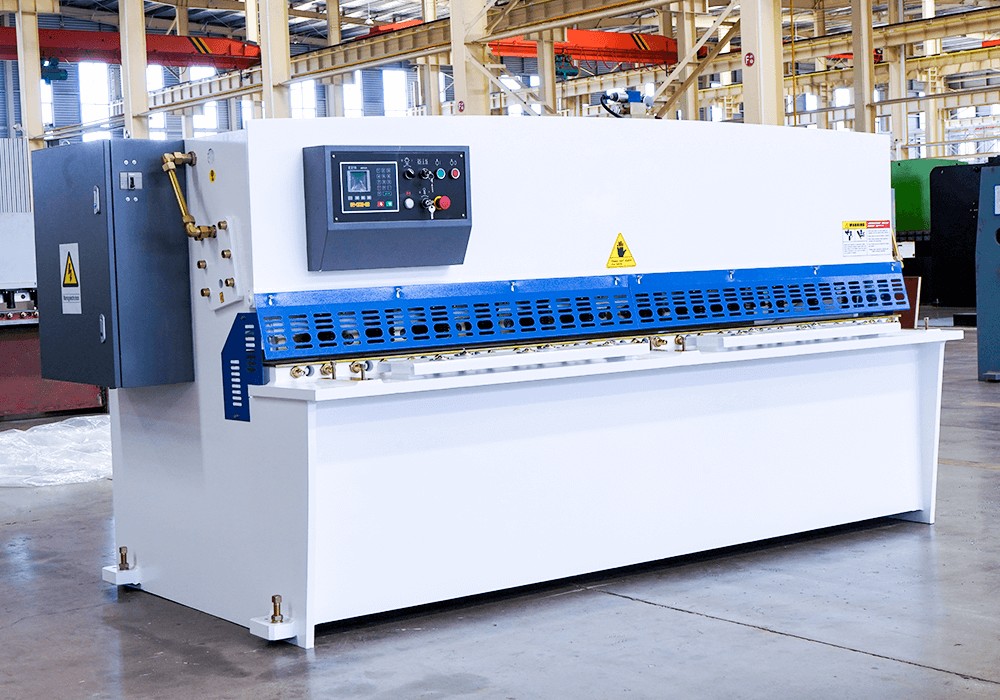

Cizalla pendular
Cizalla hidráulica CNC de viga basculante ADH, serie QC12K, para el corte de chapa de hasta 25 mm de espesor y hasta 8.000 mm de longitud, con certificado CE europeo.
COMPONENTES DE PRIMER NIVEL
Características Constructivas
Todos los componentes clave son de marcas de reconocido prestigio internacional.

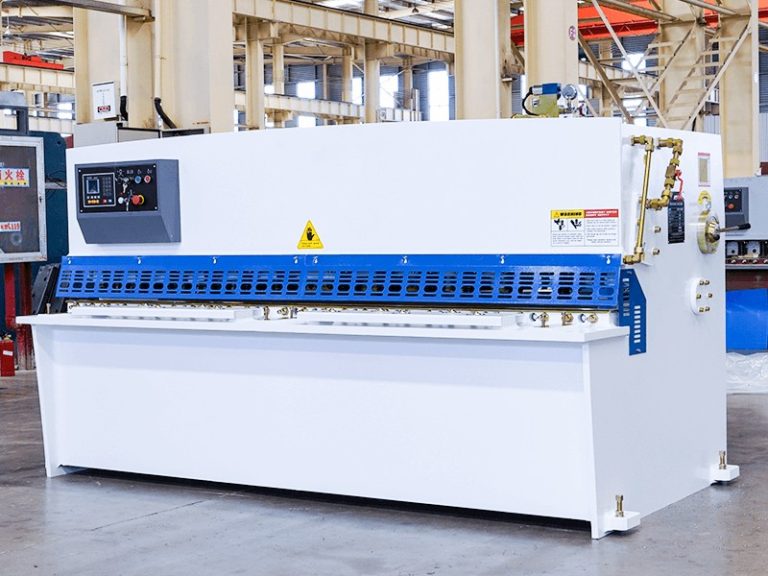

Estructura
Estructura de chapa de acero totalmente soldada, con accionamiento hidráulico y retorno de la viga por acumulador: manejo sencillo, funcionamiento fiable y un acabado cuidado.

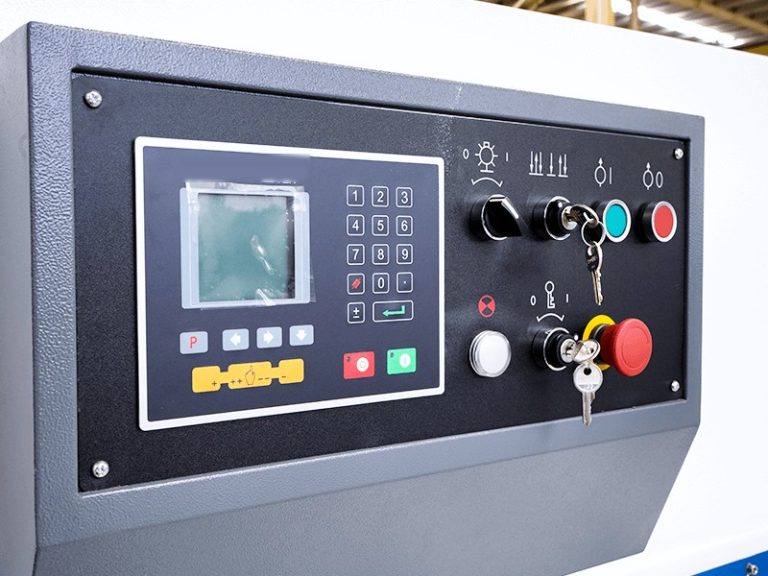

Control CNC
Control numérico específico y de gran rentabilidad, con opción de control CNC de gama alta que regula automáticamente el ángulo de corte y la holgura entre cuchillas.

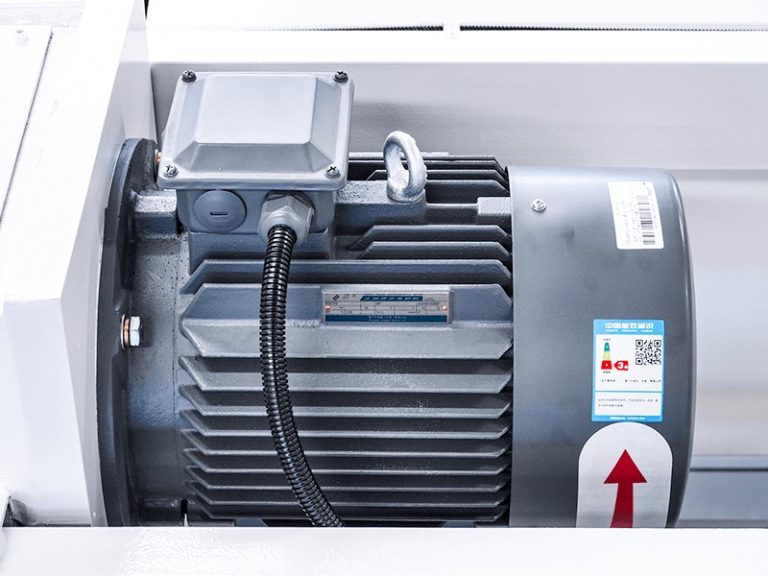

Motor principal
Motor principal de alto rendimiento de primeras marcas, con tensión de alimentación adaptable a cada instalación: trifásica de 220, 380 o 415 V, entre otras.

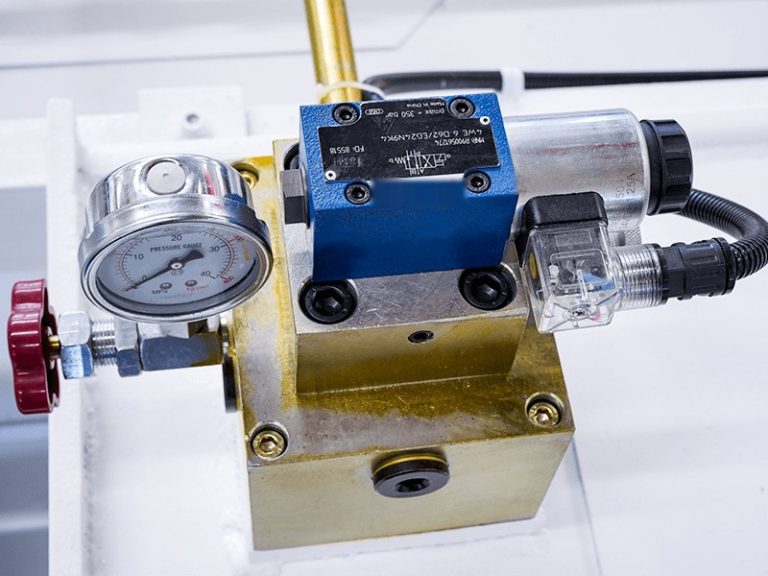

Válvula hidráulica
Bloque de válvulas de primera marca internacional con protección contra sobrepresión, que reduce las fugas y los bloqueos. La supervisión de la presión en tiempo real mantiene el circuito estable.

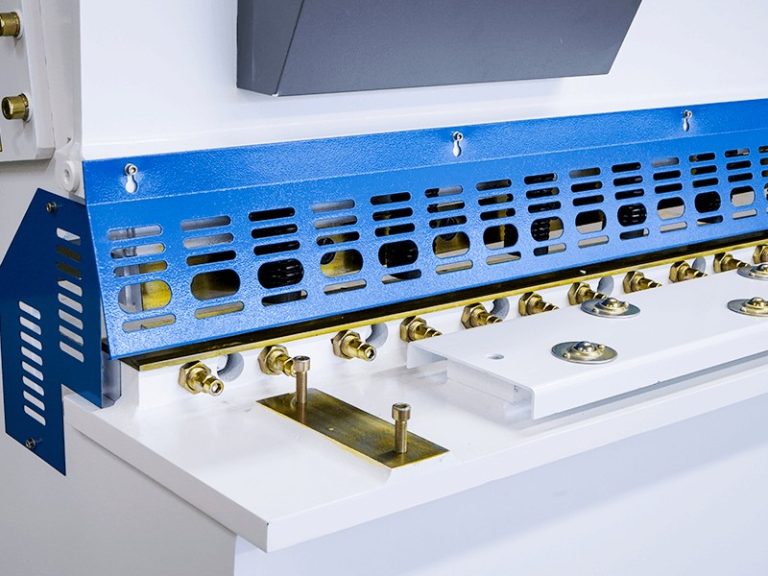

Boca de alimentación
Diseñada conforme a las normas internacionales de seguridad. La altura de entrada, del espesor de la chapa a ese espesor más 20–25 mm, se ajusta con tornillos, y la valla frontal y las protecciones laterales aseguran un trabajo seguro.

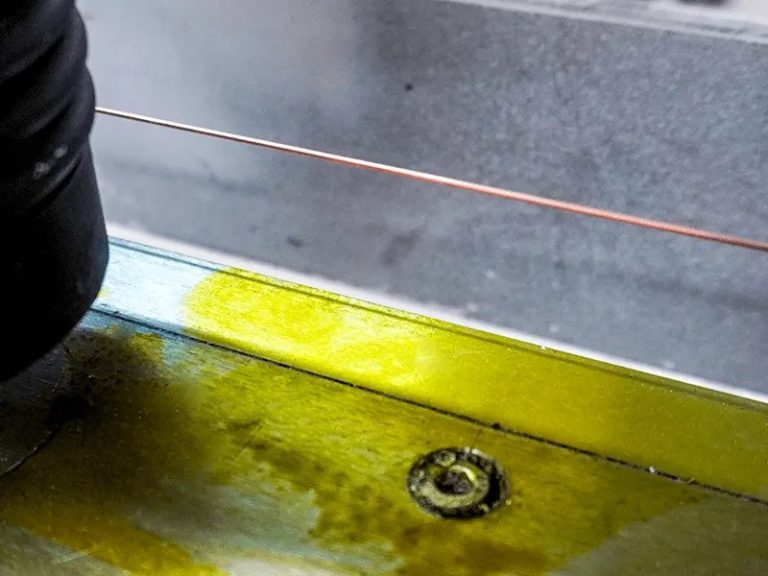

Iluminación de la línea de corte
Dispositivo de alineación de serie que proyecta con luz la sombra de la línea de corte sobre la chapa, para obtener cortes muy rectos sin necesidad de trazar la pieza.

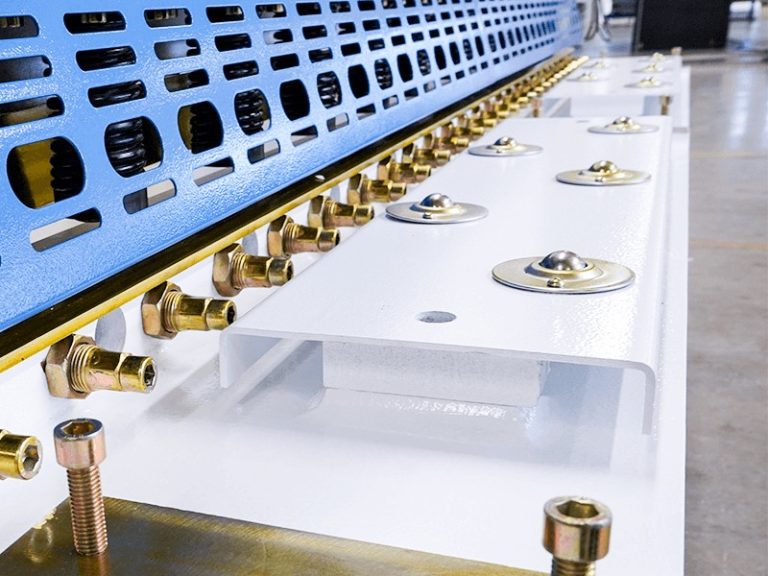

Mesa frontal con bolas
Apoyos de bolas integrados en la mesa frontal que reducen el rozamiento entre la chapa y la mesa, protegen la superficie de la pieza y agilizan la alimentación.

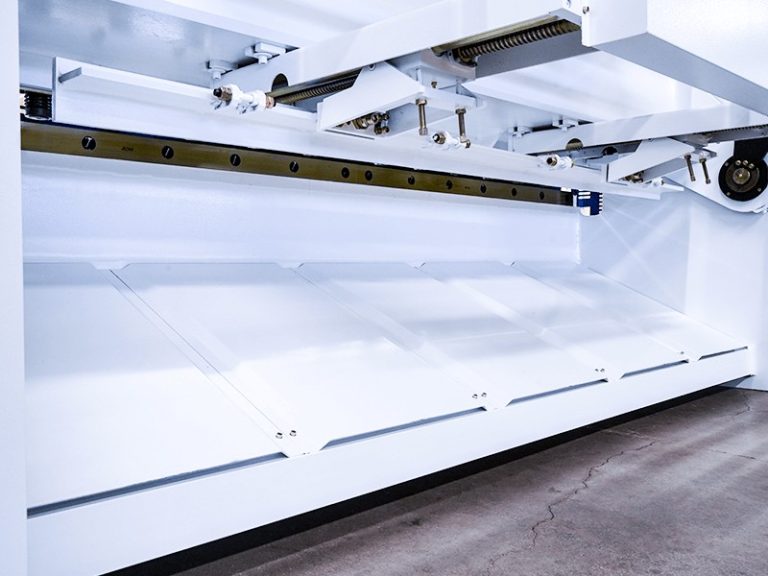

Tope trasero reforzado
Tope trasero resistente a los golpes y a la deformación, con bandeja que facilita la retirada del material cortado. Elevación del tope manual o automática para cortar piezas de mayor longitud.

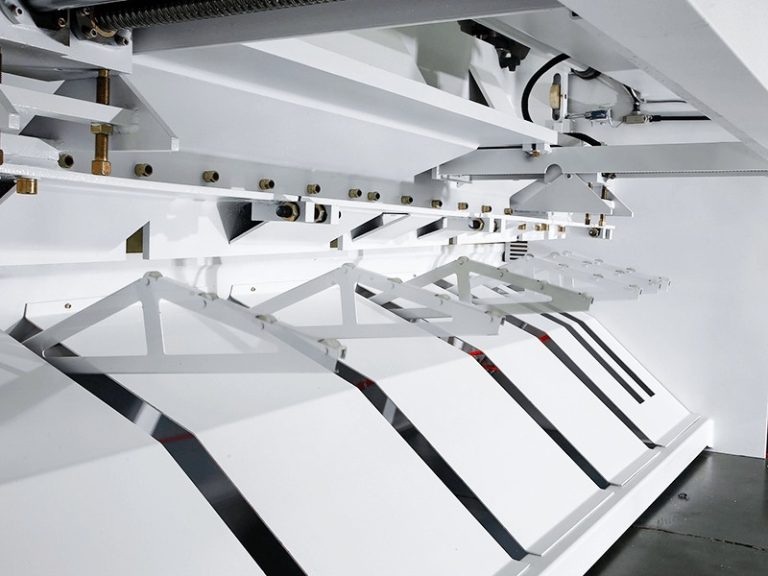

Soporte neumático trasero
Facilita el corte de chapas anchas y se recoge con una sola tecla cuando no se utiliza.

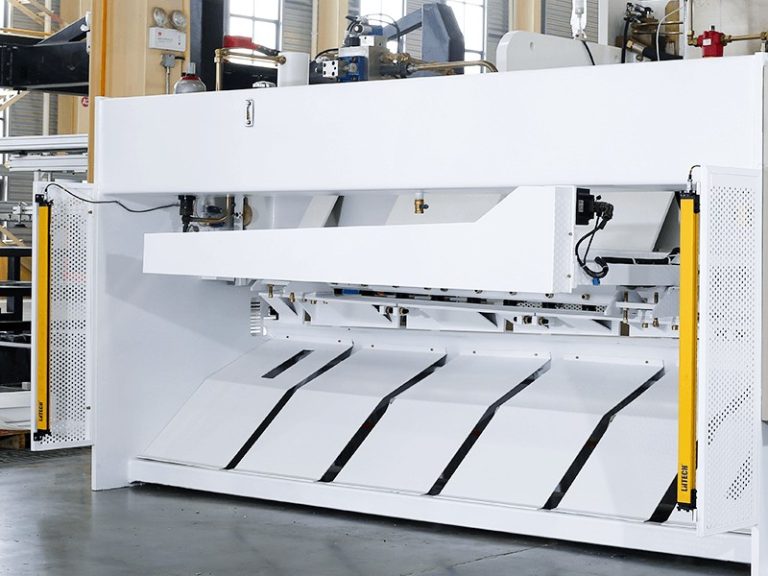

Protección trasera
Protección fotoeléctrica en la parte posterior que salvaguarda la seguridad del personal, en especial la de las manos.

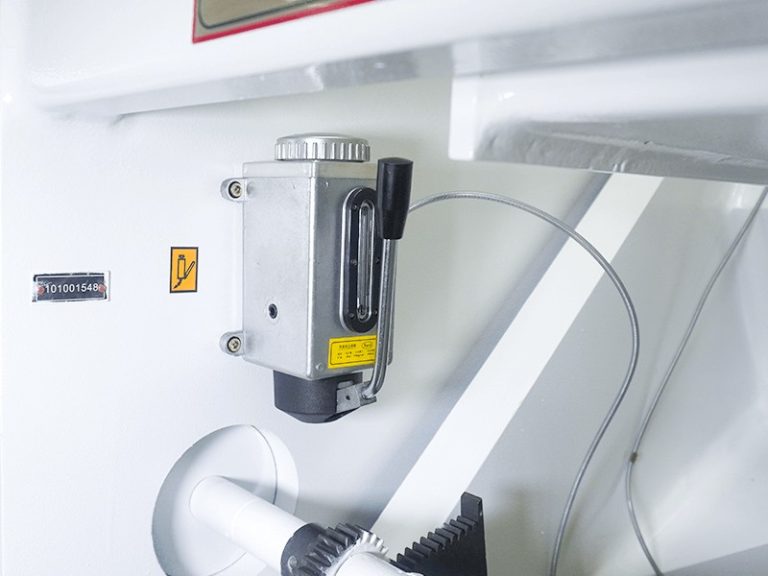

Sistema de engrase
Engrase disponible en versión automática o manual, a elección del cliente.

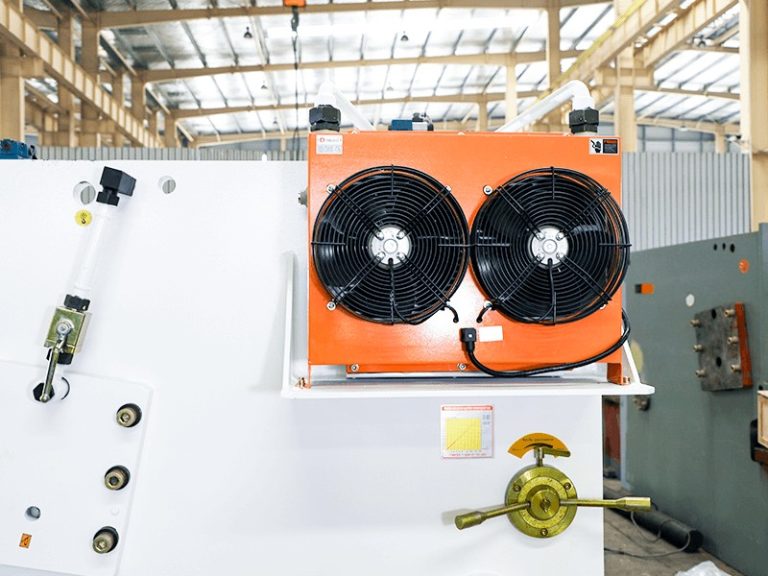

Refrigeración del aceite hidráulico
Permite trabajar de forma continuada durante más tiempo, incluso en ambientes de alta temperatura.
FICHA TÉCNICA
Especificaciones de la cizalla pendular · serie QC12K
| Modelo espesor × longitud | Espesor máx. de corte mm | Longitud de corte mm | Depósito de aceite L | Cortes por minuto | Recorrido del tope trasero mm | Ángulo de corte | Motor principal kW | Peso t | Dimensiones L × A × H mm |
|---|---|---|---|---|---|---|---|---|---|
| QC12K 4×2500 | 4 | 2.500 | 140 | 33 | 20 – 650 | 1,5° | 7,5 | 4 | 3.035 × 1.570 × 1.720 |
| QC12K 4×3200 | 4 | 3.200 | 190 | 15 | 20 – 650 | 1,5° | 7,5 | 5,5 | 3.750 × 1.640 × 1.850 |
| QC12K 4×4000 | 4 | 4.000 | 190 | 10 | 20 – 800 | 1,5° | 7,5 | 7,5 | 4.550 × 1.970 × 1.900 |
| QC12K 4×5000 | 4 | 5.000 | 320 | 8 | 20 – 800 | 1,5° | 7,5 | 13,5 | 5.700 × 1.900 × 2.000 |
| QC12K 4×6000 | 4 | 6.000 | 440 | 8 | 20 – 800 | 1,5° | 15 | 17 | 6.500 × 2.460 × 2.250 |
| QC12K 6×2500 | 6 | 2.500 | 190 | 17 | 20 – 650 | 2° | 7,5 | 5,5 | 3.050 × 1.650 × 1.900 |
| QC12K 6×3200 | 6 | 3.200 | 190 | 12 | 20 – 650 | 1,5° | 7,5 | 6,5 | 3.750 × 1.650 × 1.800 |
| QC12K 6×4000 | 6 | 4.000 | 190 | 9 | 20 – 800 | 1,5° | 7,5 | 8,7 | 4.550 × 2.000 × 1.950 |
| QC12K 6×5000 | 6 | 5.000 | 320 | 7 | 20 – 800 | 1,5° | 15 | 15,5 | 5.540 × 2.450 × 2.300 |
| QC12K 6×6000 | 6 | 6.000 | 440 | 5 | 20 – 800 | 1,5° | 15 | 19,8 | 6.545 × 2.470 × 2.500 |
| QC12K 8×2500 | 8 | 2.500 | 190 | 14 | 20 – 650 | 2° | 11 | 5,8 | 3.060 × 1.650 × 1.800 |
| QC12K 8×3200 | 8 | 3.200 | 190 | 10 | 20 – 650 | 1,5° | 11 | 6,8 | 3.760 × 1.650 × 1.800 |
| QC12K 8×4000 | 8 | 4.000 | 190 | 9 | 20 – 800 | 1,5° | 15 | 8,8 | 4.560 × 1.960 × 1.920 |
| QC12K 8×5000 | 8 | 5.000 | 320 | 8 | 20 – 800 | 1,5° | 18,5 | 16 | 5.600 × 2.360 × 2.180 |
| QC12K 8×6000 | 8 | 6.000 | 440 | 6 | 20 – 800 | 1,5° | 18,5 | 21,5 | 6.600 × 2.450 × 2.500 |
| QC12K 10×2500 | 10 | 2.500 | 190 | 10 | 20 – 800 | 2° | 15 | 7 | 3.050 × 1.960 × 1.920 |
| QC12K 10×3200 | 10 | 3.200 | 190 | 9 | 20 – 800 | 1,5° | 15 | 8,5 | 3.800 × 1.960 × 1.920 |
| QC12K 10×4000 | 10 | 4.000 | 400 | 8 | 20 – 800 | 1,5° | 22 | 12 | 4.700 × 2.100 × 2.200 |
| QC12K 10×6000 | 10 | 6.000 | 440 | 6 | 20 – 800 | 1,5° | 22 | 28 | 6.600 × 2.100 × 2.300 |
| QC12K 12×2500 | 12 | 2.500 | 400 | 12 | 20 – 800 | 2° | 22 | 10,3 | 3.170 × 2.150 × 2.180 |
| QC12K 12×3200 | 12 | 3.200 | 400 | 10 | 20 – 800 | 2° | 22 | 11,6 | 3.800 × 2.150 × 2.180 |
| QC12K 12×4000 | 12 | 4.000 | 400 | 8 | 20 – 800 | 1,75° | 22 | 13,8 | 4.700 × 2.285 × 2.180 |
| QC12K 12×5000 | 12 | 5.000 | 440 | 6 | 20 – 800 | 2° | 22 | 19,5 | 5.800 × 2.450 × 2.400 |
| QC12K 12×6000 | 12 | 6.000 | 440 | 5 | 20 – 800 | 2° | 22 | 32,5 | 6.600 × 2.600 × 2.700 |
| QC12K 12×8000 | 12 | 8.000 | 580 | 4 | 20 – 800 | 1,75° | 22 | 50,5 | 8.600 × 3.250 × 3.200 |
| QC12K 16×2500 | 16 | 2.500 | 400 | 11 | 20 – 800 | 2,5° | 22 | 11 | 3.245 × 2.290 × 2.180 |
| QC12K 16×3200 | 16 | 3.200 | 400 | 10 | 20 – 800 | 2° | 22 | 12,6 | 3.870 × 2.300 × 2.180 |
| QC12K 16×4000 | 16 | 4.000 | 600 | 8 | 20 – 800 | 1,75° | 22 | 17,8 | 4.705 × 2.575 × 2.200 |
| QC12K 16×5000 | 16 | 5.000 | 600 | 6 | 20 – 800 | 2,5° | 30 | 24,8 | 5.900 × 2.600 × 2.700 |
| QC12K 16×6000 | 16 | 6.000 | 600 | 5 | 20 – 800 | 2,5° | 30 | 35 | 6.600 × 2.700 × 2.900 |
| QC12K 20×2500 | 20 | 2.500 | 500 | 8 | 20 – 800 | 2,5° | 30 | 14,3 | 3.300 × 2.580 × 2.300 |
| QC12K 20×3200 | 20 | 3.200 | 500 | 7 | 20 – 800 | 2,5° | 30 | 16 | 4.150 × 2.600 × 2.500 |
| QC12K 20×4000 | 20 | 4.000 | 550 | 5 | 20 – 800 | 2,5° | 30 | 23 | 4.850 × 2.600 × 2.800 |
| QC12K 25×2500 | 25 | 2.500 | 550 | 7 | 20 – 800 | 3° | 37 | 19 | 3.200 × 2.700 × 2.900 |
| QC12K 25×3200 | 25 | 3.200 | 600 | 5 | 20 – 800 | 3° | 37 | 24 | 4.200 × 2.700 × 3.000 |
Datos del fabricante. Para otras longitudes, configuraciones a medida o parámetros adicionales, contacte con ADH SPAIN.
