PANELADORAS

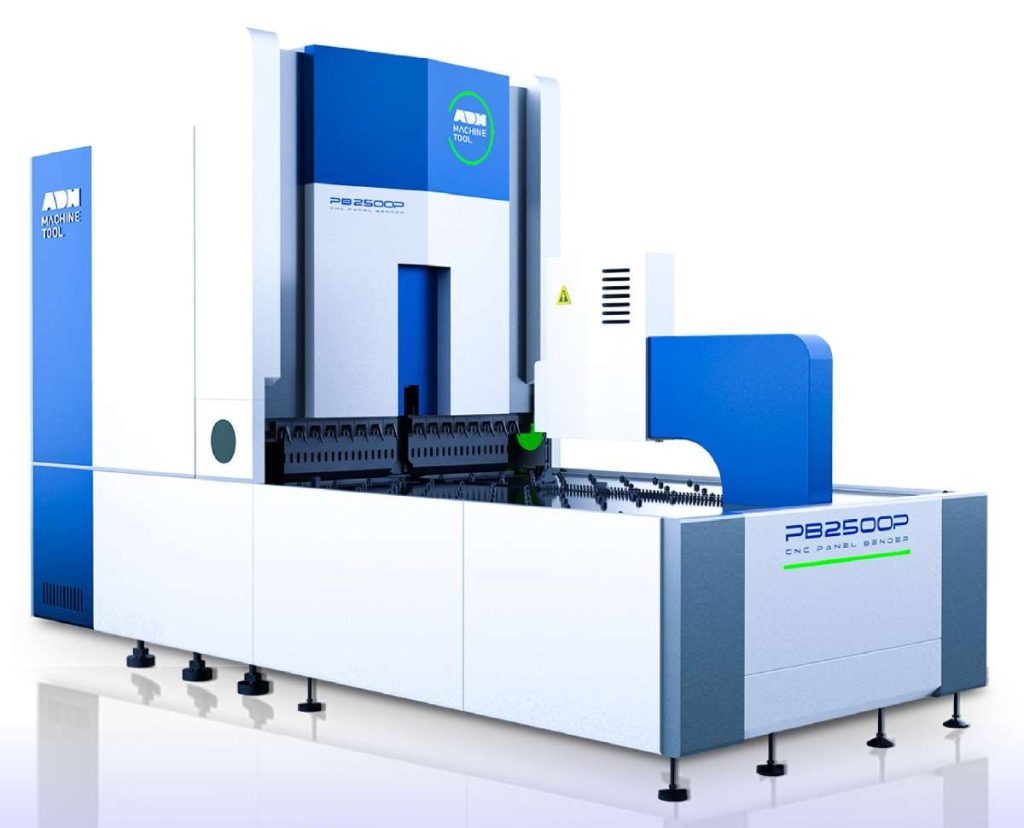

Paneladora de cambio de herramienta manual
Paneladora servoeléctrica con brazo prensador patentado y cambio manual de útiles, que pliega en 0,2 segundos por pliegue con 13 ejes sincronizados y sin necesidad de moldes.
COMPONENTES DE PRIMER NIVEL
Características Constructivas
Todos los componentes clave son de marcas de reconocido prestigio internacional.

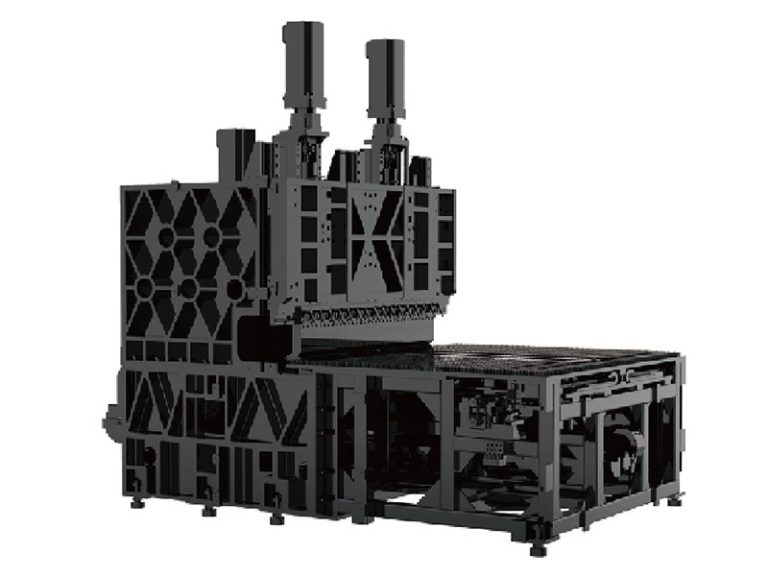

Bastidor de fundición
Bastidor de fundición de alta calidad mecanizado en centros multieje, con utillajes específicos para cada pieza. Su construcción robusta aporta rigidez y resistencia al desgaste y mantiene la precisión en uso intensivo.

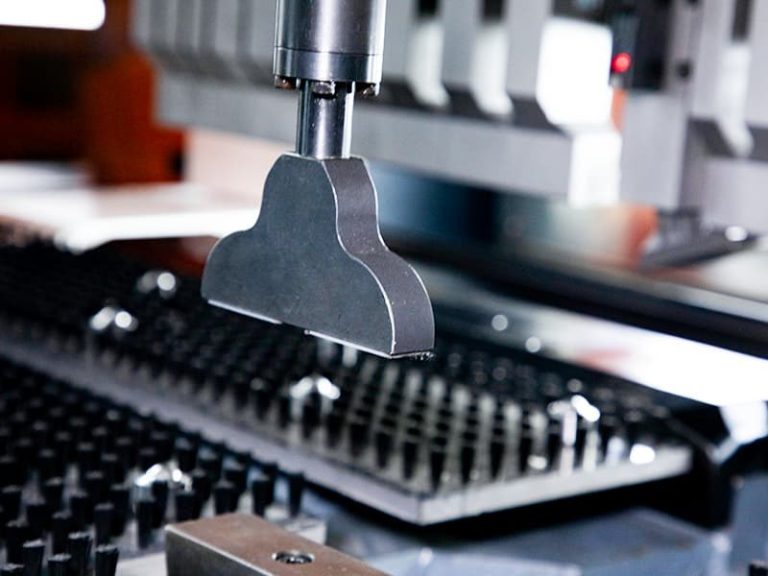

Brazo prensador patentado
Sistema de alimentación mediante brazo prensador patentado, sencillo y seguro de manejar. Sujeta la chapa con firmeza durante el plegado, evita deformaciones y permite conformar piezas a cuatro lados con precisión.

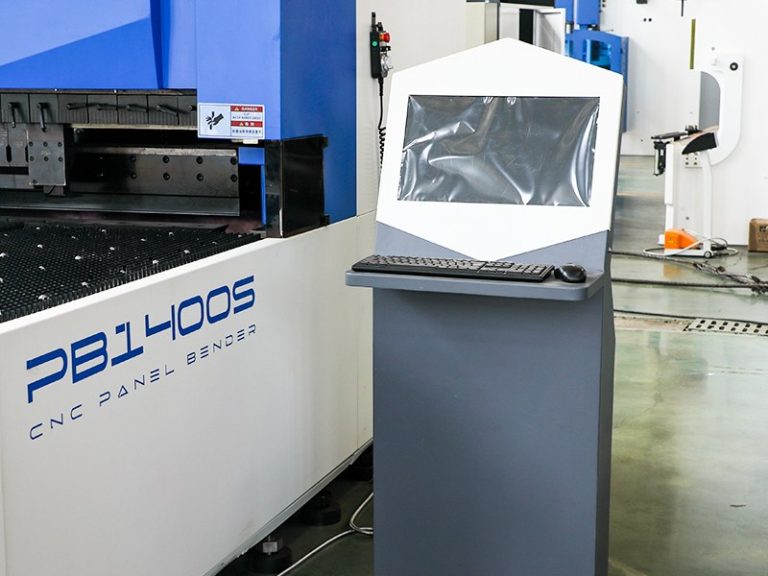

Control CNC multieje
Control CNC con visualización 3D de la pieza, amplia base de datos de procesos y supervisión remota. Su pantalla táctil simplifica la programación, reduce los tiempos de parada y acorta el aprendizaje del operario.

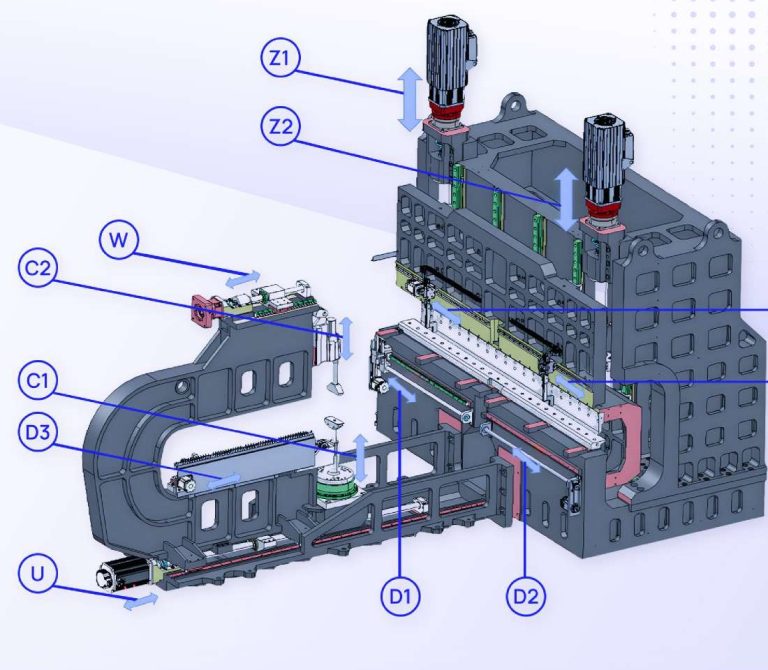

13 ejes sincronizados
13 ejes CNC trabajan de forma sincronizada para ejecutar movimientos de plegado suaves y coordinados, con ciclos de 0,2 segundos por pliegue incluso en geometrías complejas.

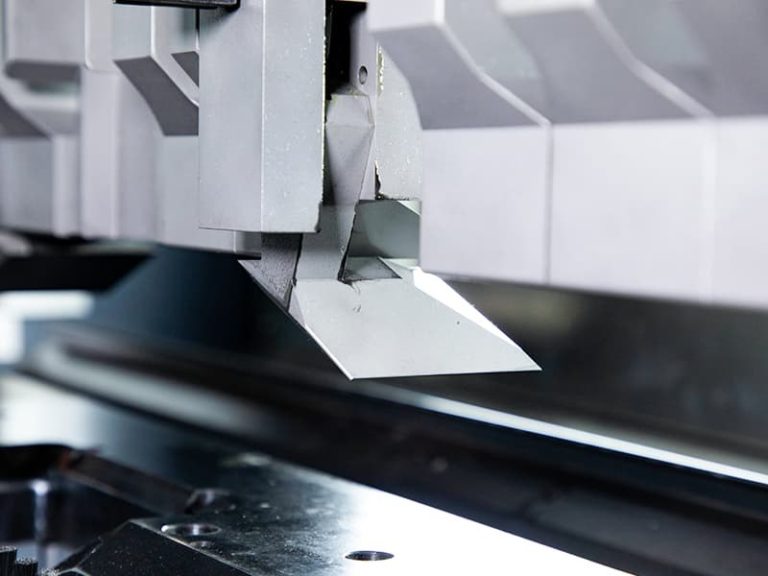

Herramientas
Útiles superiores e inferiores que controlan el plegado hacia arriba o hacia abajo, junto con un pisador que fija la chapa. Permiten crear formas complejas y ángulos rectos o abiertos sin necesidad de moldes.

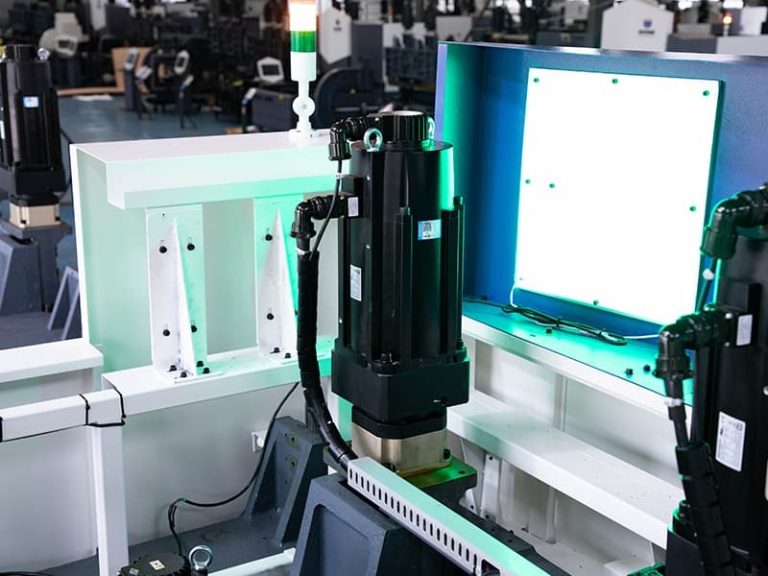

Motores servo
Todos los movimientos se accionan con servomotores de alta resolución, que garantizan un plegado preciso y sincronizado, con bajo consumo, un nivel sonoro de unos 50 dB y sin depender de sistemas hidráulicos.

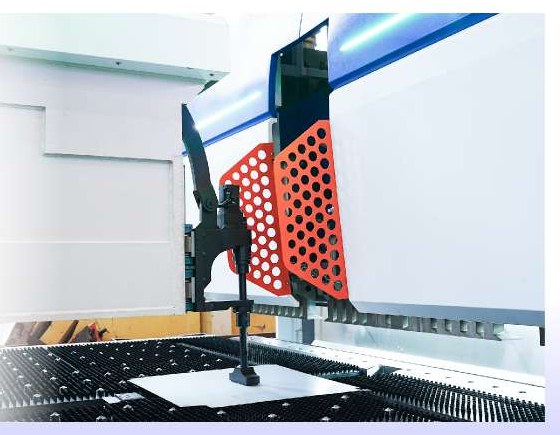

Posicionador omnidireccional
Sistema de sujeción con servomotor de alto par y brazo de agarre, capaz de fijar piezas de forma irregular con total estabilidad. Su reductor de precisión mejora la exactitud de giro en las piezas más complejas.

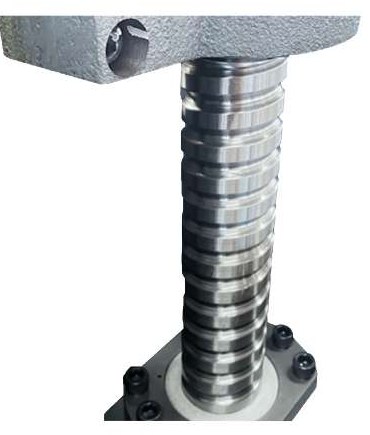

Husillos y guías lineales
Husillos de bolas rectificados de alta carga y guías lineales de rodillos que aportan una transmisión estable, baja fricción y gran capacidad de carga, con más precisión y una vida útil más larga.

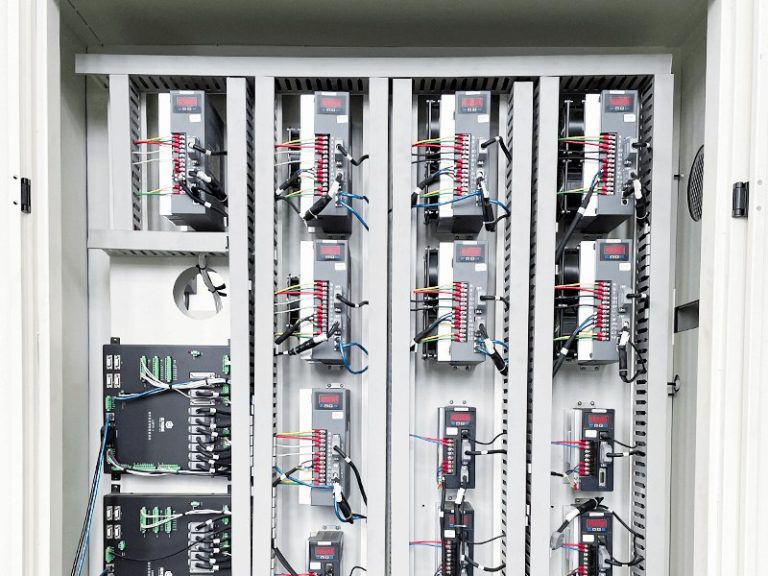

Componentes eléctricos
Componentes eléctricos de alta calidad que aseguran estabilidad y precisión de control, minimizan las fluctuaciones de tensión y reducen las paradas imprevistas, prolongando la vida útil de la máquina.

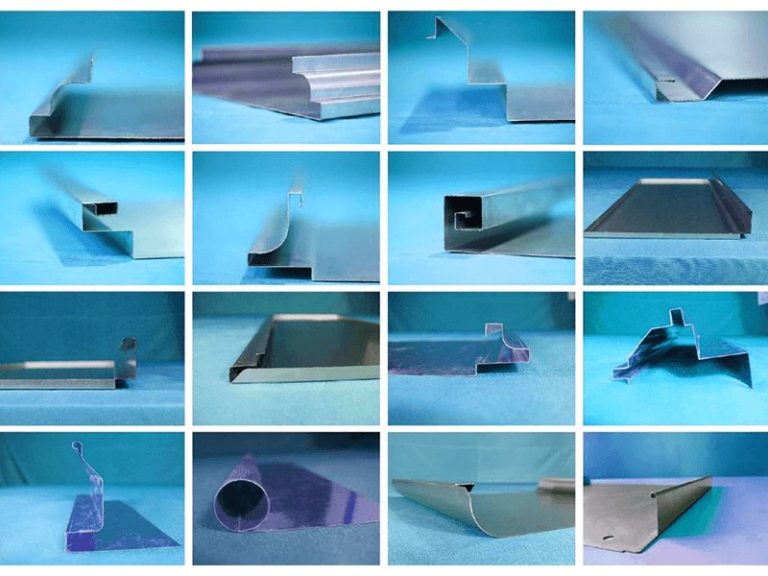

Piezas y materiales
Pliega acero inoxidable de hasta 1,2 mm, chapa laminada en frío de hasta 1,5 mm y aluminio de hasta 2 mm, desde 0,35 mm de espesor, con anchos de plegado de hasta 2.500 mm según el modelo elegido.

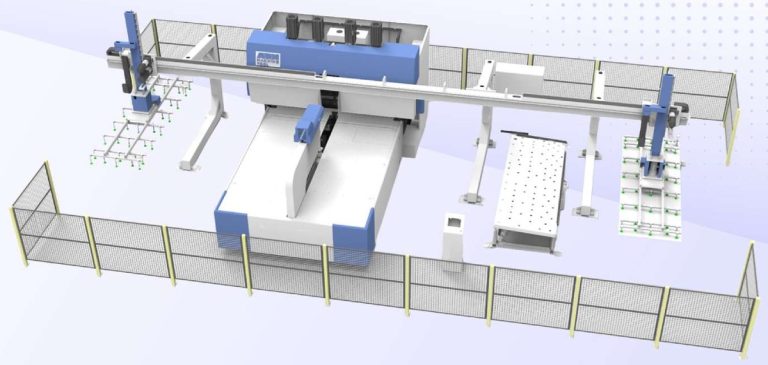

Carga y descarga automatizable
Admite un sistema de carga y descarga por pórtico integrado en el propio control, de estructura sencilla y compatible con otros equipos de la línea, para avanzar hacia una producción automatizada.
FICHA TÉCNICA
Especificaciones de la paneladora de cambio de herramienta manual
| Característica | PB1400P | PB2000P | PB2500P |
|---|---|---|---|
| Ancho máximo de plegadomm | 1.400 | 2.000 | 2.500 |
| Altura de plegadomm | 170 | 170 | 170 |
| Velocidad máxima de plegados/pliegue | 0,2 | 0,2 | 0,2 |
| Ejes CNC | 13 | 13 | 13 |
| Espesor máx. acero inoxidable 304515 N/mm² · mm | 1,2 | 1,2 | 1,2 |
| Espesor máx. chapa laminada en frío410 N/mm² · mm | 1,5 | 1,5 | 1,5 |
| Espesor máx. aluminiomm | 2,0 | 2,0 | 2,0 |
| Tensión nominalV | 380 | 380 | 380 |
| Potencia total de motoreskW | 38 | 77 | 77 |
| Consumo mediokW | ≈ 1,8 | ≈ 2,5 | ≈ 2,8 |
| Nivel sonorodB | ≈ 50 | ≈ 50 | ≈ 50 |
| Dimensiones L × A × Hmm | 4.400 × 1.900 × 2.900 | 5.100 × 2.650 × 3.300 | 5.650 × 3.000 × 3.400 |
| Pesot | ≈ 12 | ≈ 16 | ≈ 19 |
Datos del fabricante. Espesores máximos orientativos, personalizables bajo pedido. Para configuraciones a medida o parámetros adicionales, contacte con ADH SPAIN.
COMPARATIVA
Cambio de herramienta manual frente a automático
| Cambio de herramienta manual | Cambio de herramienta automático | |
|---|---|---|
| Cambio de útiles | Manual | Automático, en 0,5 s |
| Sistema de alimentación | Brazo prensador | Brazo prensador |
| Ejes CNC | 13 | 24 |
| Velocidad de plegado | 0,2 s por pliegue | 0,2 s por pliegue |
| Altura de plegado | 170 mm | 180 mm |
| Anchura máx. de plegado | 1.400 – 2.500 mm | 1.630 – 2.610 mm |
| Espesor máx. inox / frío / aluminio | 1,2 / 1,5 / 2 mm | 1,5 / 2 / 3,5 mm |
| Potencia total | 38 – 77 kW | 44 – 118 kW |
| Peso | 12 – 19 t | 10 – 24 t |
| Modelos | PB1400P · PB2000P · PB2500P | A16 · A21 · A26 |
