CIZALLAS
Cizalla vertical

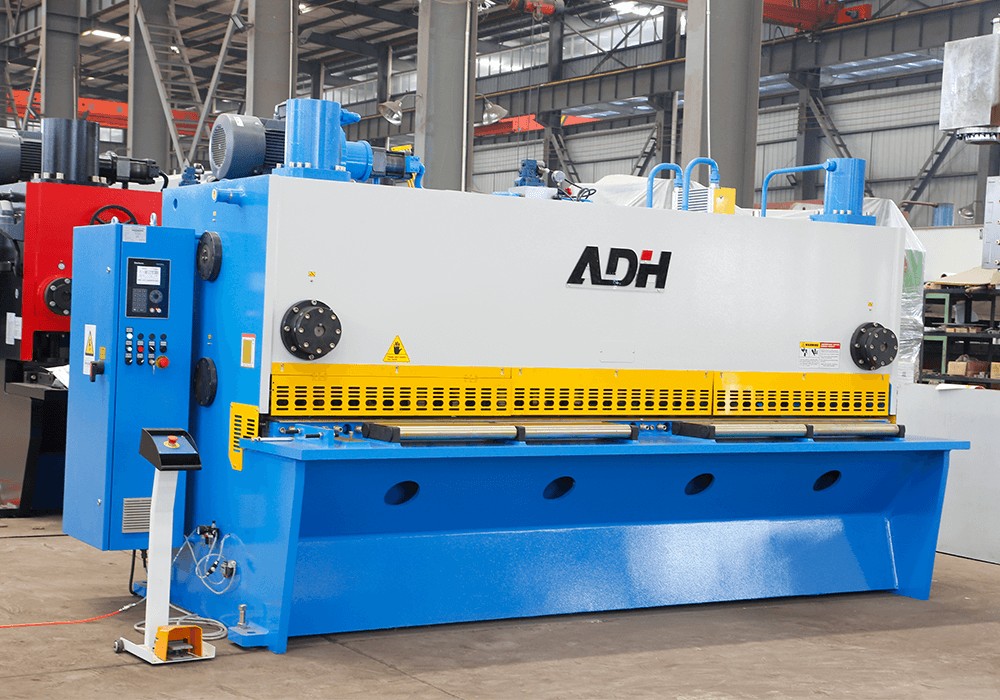

Cizalla hidráulica CNC de alta tecnología ADH, serie Q11K, para el corte de chapa de hasta 40 mm de espesor y hasta 8.000 mm de longitud, con certificado CE europeo.
COMPONENTES DE PRIMER NIVEL
Características Constructivas
Todos los componentes clave son de marcas de reconocido prestigio internacional.

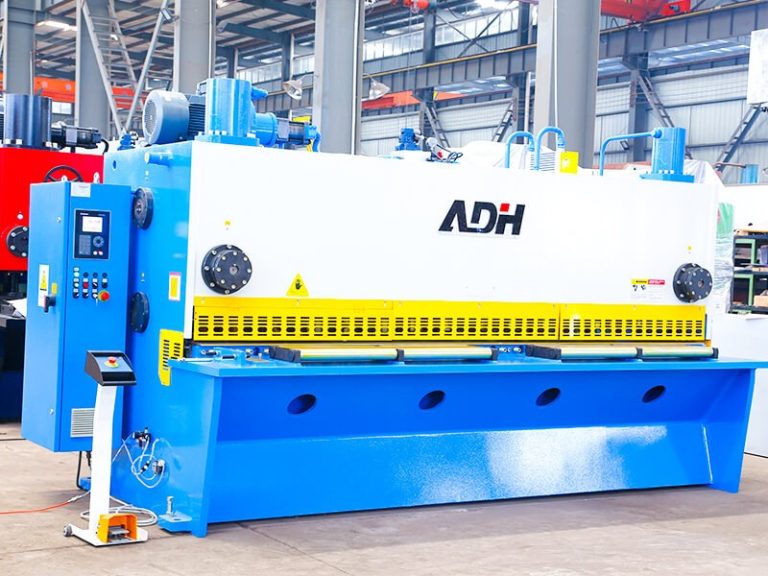

Estructura
Bancada de caja totalmente soldada e integrada con la mesa de trabajo, de gran rigidez para absorber el par que genera el esfuerzo de corte. El desplazamiento rectilíneo de la cuchilla superior minimiza la deformación de la chapa y garantiza la rectitud del corte.

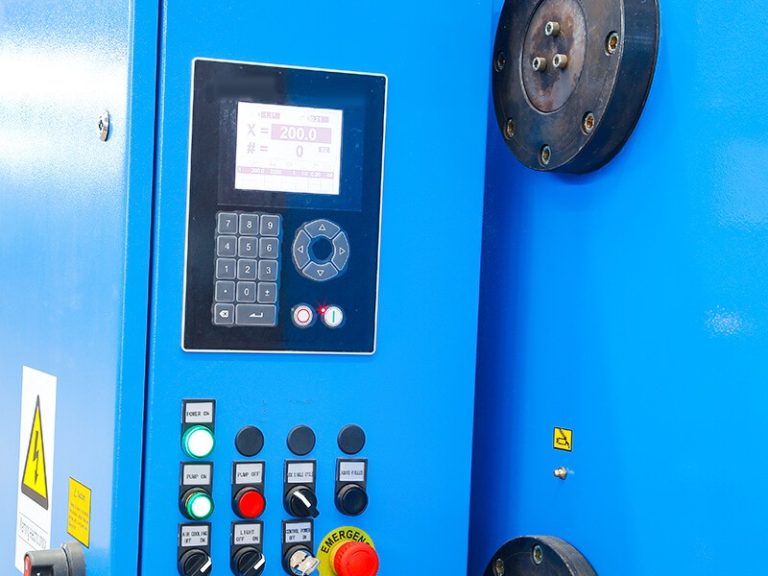

Control CNC
Control CNC con pantalla táctil que gobierna el tope trasero, el ángulo de corte y la holgura entre cuchillas. Disponible también con control de visualización digital.

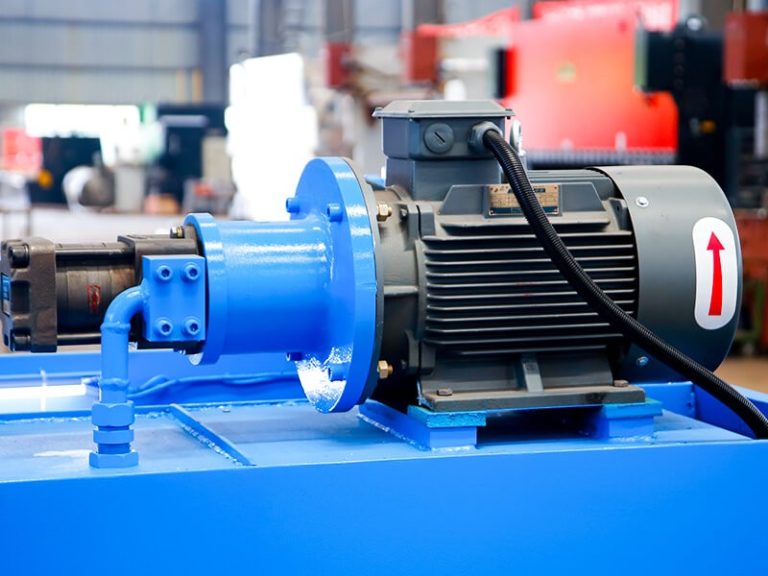

Motor principal
Motor principal de alto rendimiento de primeras marcas, con tensión de alimentación adaptable a cada instalación: trifásica de 220, 380 o 415 V, entre otras.

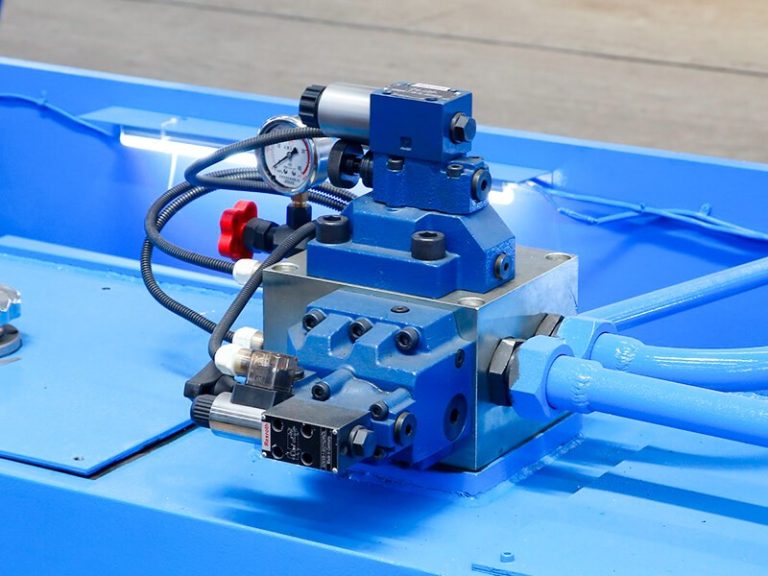

Válvula hidráulica
Bloque de válvulas de primera marca internacional con protección contra sobrepresión, que reduce las fugas y los bloqueos. La supervisión de la presión en tiempo real mantiene el circuito estable.

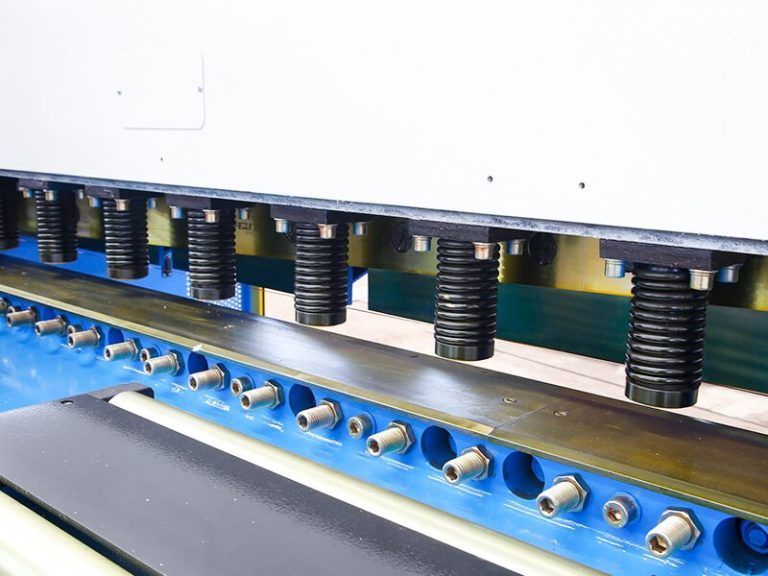

Boca de alimentación
Diseñada conforme a las normas internacionales de seguridad. La altura de entrada, del espesor de la chapa a ese espesor más 20–25 mm, se ajusta con tornillos, y la valla frontal y las protecciones laterales aseguran un trabajo seguro.
Iluminación de la línea de corte
Dispositivo de alineación por luz que facilita el marcado y el corte, con regulación continua de la carrera del portacuchillas para ganar precisión.

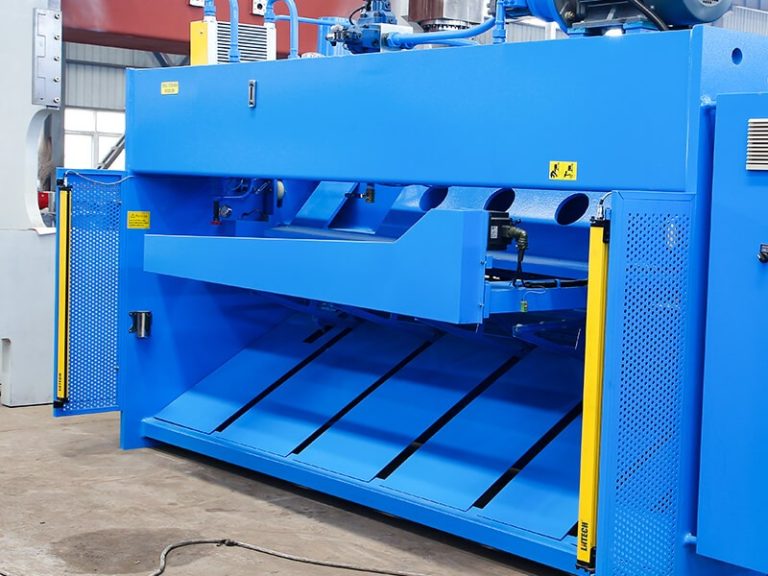

Tope trasero y protección posterior
Soporte neumático posterior y cortina de luz trasera opcionales. El soporte sostiene la chapa fina durante el corte para lograr precisión y buen acabado, y la cortina protege al personal conforme a las normas internacionales.

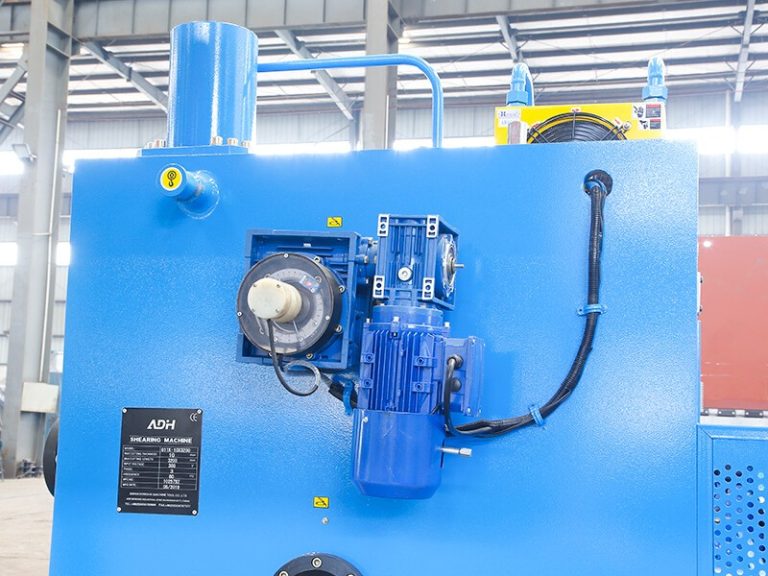

Ajuste motorizado del ángulo de corte
Regula automáticamente el ángulo de corte en función del espesor de la chapa, sin necesidad de ajustes manuales.

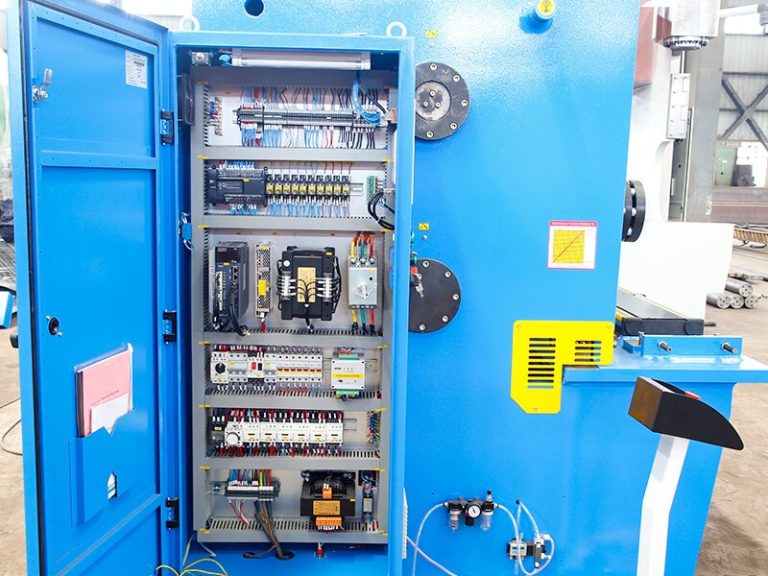

Componentes eléctricos
Componentes eléctricos de alta calidad, estables y duraderos, que garantizan una larga vida útil de la máquina.

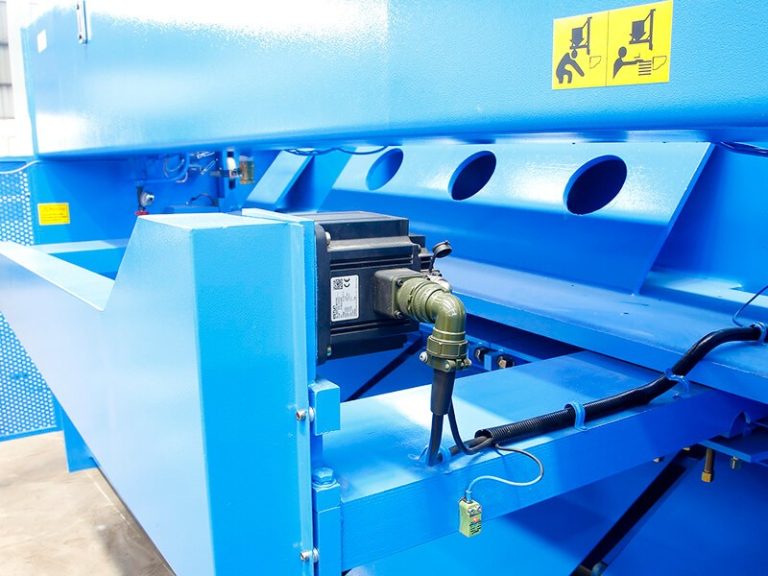

Servomotor del tope trasero
Motorreductor servo de gran calidad que posiciona el tope trasero con rapidez y precisión.

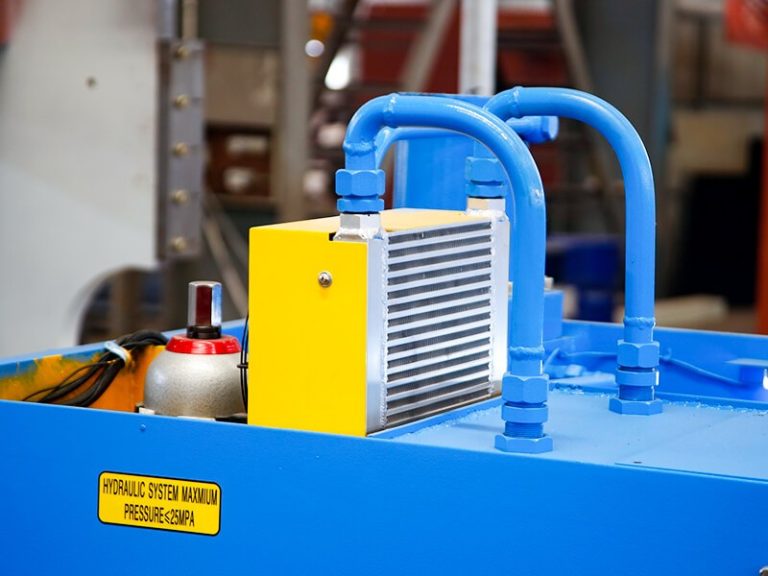

Refrigeración del aceite hidráulico
Intercambiador que mantiene estable la temperatura del aceite hidráulico en el trabajo continuado, protegiendo el circuito y prolongando su vida útil.
Sistema de engrase
Engrase disponible en versión automática o manual, a elección del cliente.
FICHA TÉCNICA
Especificaciones de la cizalla vertical · serie Q11K
| Modelo espesor × longitud | Espesor máx. de corte mm | Longitud de corte mm | Depósito de aceite L | Cortes por minuto | Recorrido del tope trasero mm | Ángulo de corte | Motor principal kW | Peso t | Dimensiones L × A × H mm |
|---|---|---|---|---|---|---|---|---|---|
| Q11K 6×2500 | 6 | 2.500 | 300 | 16 – 25 | 20 – 800 | 30′ – 1°30′ | 7,5 | 6,0 | 3.200 × 1.950 × 2.050 |
| Q11K 6×3200 | 6 | 3.200 | 300 | 14 – 20 | 20 – 800 | 30′ – 1°30′ | 7,5 | 6,9 | 3.900 × 1.950 × 2.075 |
| Q11K 6×4000 | 6 | 4.000 | 340 | 12 – 17 | 20 – 800 | 30′ – 1°30′ | 7,5 | 8,3 | 4.640 × 2.000 × 2.100 |
| Q11K 6×5000 | 6 | 5.000 | 340 | 8 – 14 | 20 – 800 | 30′ – 1°30′ | 11 | 14,7 | 5.780 × 2.100 × 2.380 |
| Q11K 6×6000 | 6 | 6.000 | 340 | 7 – 12 | 20 – 800 | 30′ – 1°30′ | 11 | 19,4 | 6.750 × 2.200 × 2.500 |
| Q11K 8×2500 | 8 | 2.500 | 300 | 13 – 20 | 20 – 800 | 30′ – 1°30′ | 11 | 6,5 | 3.150 × 1.970 × 2.055 |
| Q11K 8×3200 | 8 | 3.200 | 300 | 11 – 18 | 20 – 800 | 30′ – 1°30′ | 11 | 7,8 | 3.850 × 2.050 × 2.100 |
| Q11K 8×4000 | 8 | 4.000 | 340 | 9 – 16 | 20 – 800 | 30′ – 1°30′ | 15 | 10,9 | 4.650 × 2.100 × 2.400 |
| Q11K 8×5000 | 8 | 5.000 | 350 | 8 – 15 | 20 – 800 | 30′ – 1°30′ | 15 | 16,3 | 5.700 × 1.950 × 2.600 |
| Q11K 8×6000 | 8 | 6.000 | 580 | 7 – 14 | 20 – 800 | 30′ – 1°30′ | 15 | 22,6 | 6.750 × 2.250 × 2.615 |
| Q11K 13×2500 | 13 | 2.500 | 405 | 10 – 20 | 20 – 800 | 30′ – 2° | 22 | 8,0 | 3.250 × 1.950 × 2.110 |
| Q11K 13×3200 | 13 | 3.200 | 405 | 9 – 18 | 20 – 800 | 30′ – 2° | 22 | 10,5 | 3.900 × 2.070 × 2.315 |
| Q11K 13×4000 | 13 | 4.000 | 405 | 8 – 16 | 20 – 800 | 30′ – 2° | 22 | 14,2 | 4.800 × 2.150 × 2.460 |
| Q11K 13×5000 | 13 | 5.000 | 505 | 7 – 14 | 20 – 1.000 | 30′ – 2° | 22 | 23,1 | 5.800 × 2.270 × 2.800 |
| Q11K 13×6000 | 13 | 6.000 | 1.020 | 6 – 12 | 20 – 1.000 | 30′ – 2° | 37 | 28,4 | 6.950 × 2.450 × 3.050 |
| Q11K 16×2500 | 16 | 2.500 | 475 | 9 – 18 | 20 – 800 | 30′ – 2°30′ | 22 | 9,8 | 3.280 × 2.020 × 2.270 |
| Q11K 16×3200 | 16 | 3.200 | 475 | 8 – 17 | 20 – 800 | 30′ – 2°30′ | 22 | 12,8 | 3.950 × 2.150 × 2.450 |
| Q11K 16×4000 | 16 | 4.000 | 595 | 7 – 15 | 20 – 800 | 30′ – 2°30′ | 22 | 15,8 | 4.800 × 2.130 × 2.550 |
| Q11K 16×5000 | 16 | 5.000 | 595 | 5 – 11 | 20 – 800 | 30′ – 2°30′ | 30 | 23,6 | 5.810 × 2.330 × 2.780 |
| Q11K 16×6000 | 16 | 6.000 | 1.020 | 6 – 11 | 20 – 1.000 | 30′ – 2°30′ | 37 | 34,1 | 7.000 × 2.500 × 3.000 |
| Q11K 16×8000 | 16 | 8.000 | 2.060 | 4 – 8 | 20 – 1.000 | 30′ – 2°30′ | 45 | 65,1 | 9.050 × 3.180 × 3.500 |
| Q11K 20×2500 | 20 | 2.500 | 510 | 7 – 16 | 20 – 800 | 30′ – 3° | 30 | 13,1 | 3.200 × 2.220 × 2.520 |
| Q11K 20×3200 | 20 | 3.200 | 510 | 6 – 15 | 20 – 800 | 30′ – 3° | 30 | 15,5 | 3.950 × 2.150 × 2.600 |
| Q11K 20×4000 | 20 | 4.000 | 640 | 6 – 14 | 20 – 800 | 30′ – 3° | 37 | 21,7 | 4.750 × 2.400 × 2.900 |
| Q11K 20×6000 | 20 | 6.000 | 1.500 | 5 – 11 | 20 – 1.000 | 30′ – 3° | 2 × 30 | 46,2 | 7.000 × 2.850 × 3.350 |
| Q11K 25×2500 | 25 | 2.500 | 750 | 5 – 14 | 20 – 800 | 30′ – 3°30′ | 37 | 15,8 | 3.270 × 2.000 × 2.650 |
| Q11K 25×3200 | 25 | 3.200 | 820 | 5 – 10 | 20 – 800 | 30′ – 3°30′ | 37 | 19,4 | 3.970 × 2.200 × 2.670 |
| Q11K 25×4000 | 25 | 4.000 | 1.200 | 5 – 8 | 20 – 800 | 30′ – 3°30′ | 45 | 27,3 | 4.900 × 2.800 × 3.190 |
| Q11K 30×2500 | 30 | 2.500 | 780 | 5 – 12 | 20 – 1.000 | 30′ – 3° | 45 | 22,6 | 3.450 × 2.500 × 2.900 |
| Q11K 30×3200 | 30 | 3.200 | 1.000 | 4 – 10 | 20 – 1.000 | 30′ – 3° | 45 | 28,4 | 4.150 × 2.700 × 2.850 |
| Q11K 30×4000 | 30 | 4.000 | 1.400 | 3 – 7 | 20 – 1.000 | 30′ – 3°30′ | 55 | 36,8 | 5.200 × 2.600 × 3.350 |
| Q11K 40×2500 | 40 | 2.500 | 1.370 | 4 – 8 | 20 – 1.000 | 30′ – 4° | 55 | 38,3 | 4.000 × 2.950 × 3.150 |
Datos del fabricante. Para otras longitudes, configuraciones a medida o parámetros adicionales, contacte con ADH SPAIN.
