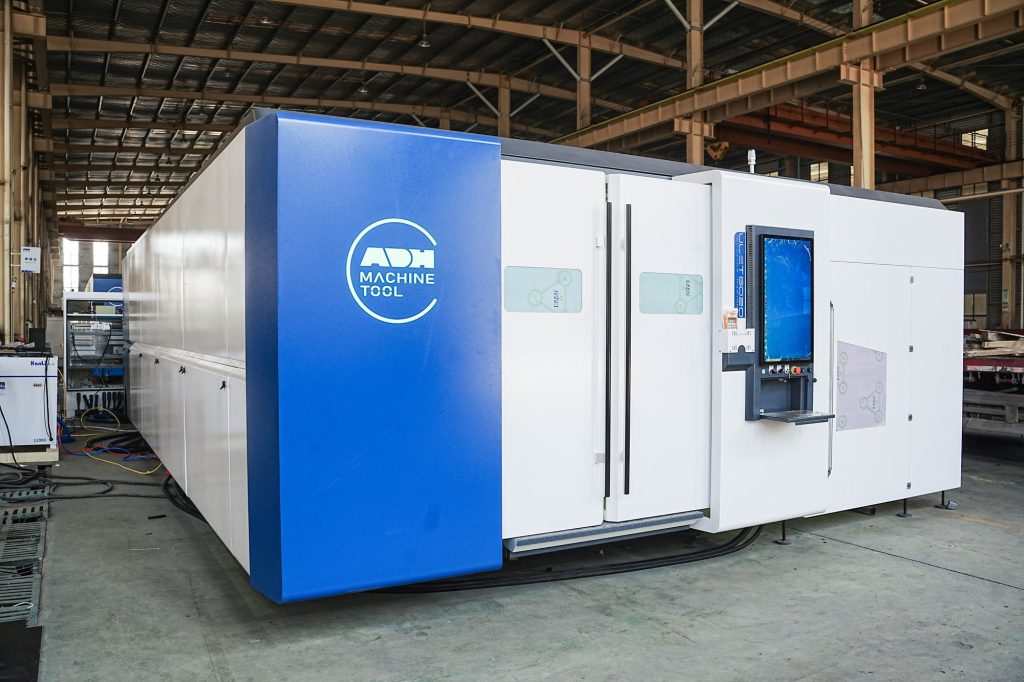

LÁSER DE FIBRA
Serie ULET
Maquinaria de ADH de alta tecnología para el corte de chapa y tubo en una sola unidad, con certificado CE europeo.
COMPONENTES DE PRIMER NIVEL
Características Constructivas
Todos los componentes clave son de marcas de reconocido prestigio internacional.
Fuente láser de fibra
Fuentes láser de fibra disponibles de 3 a 60 kW, para adaptar la máquina a cada espesor y volumen de producción. Eficiencia de conversión electroóptica superior al 30 %, diseño modular «plug and play», excelente calidad de rayo, alta estabilidad de potencia y funcionamiento libre de mantenimiento.

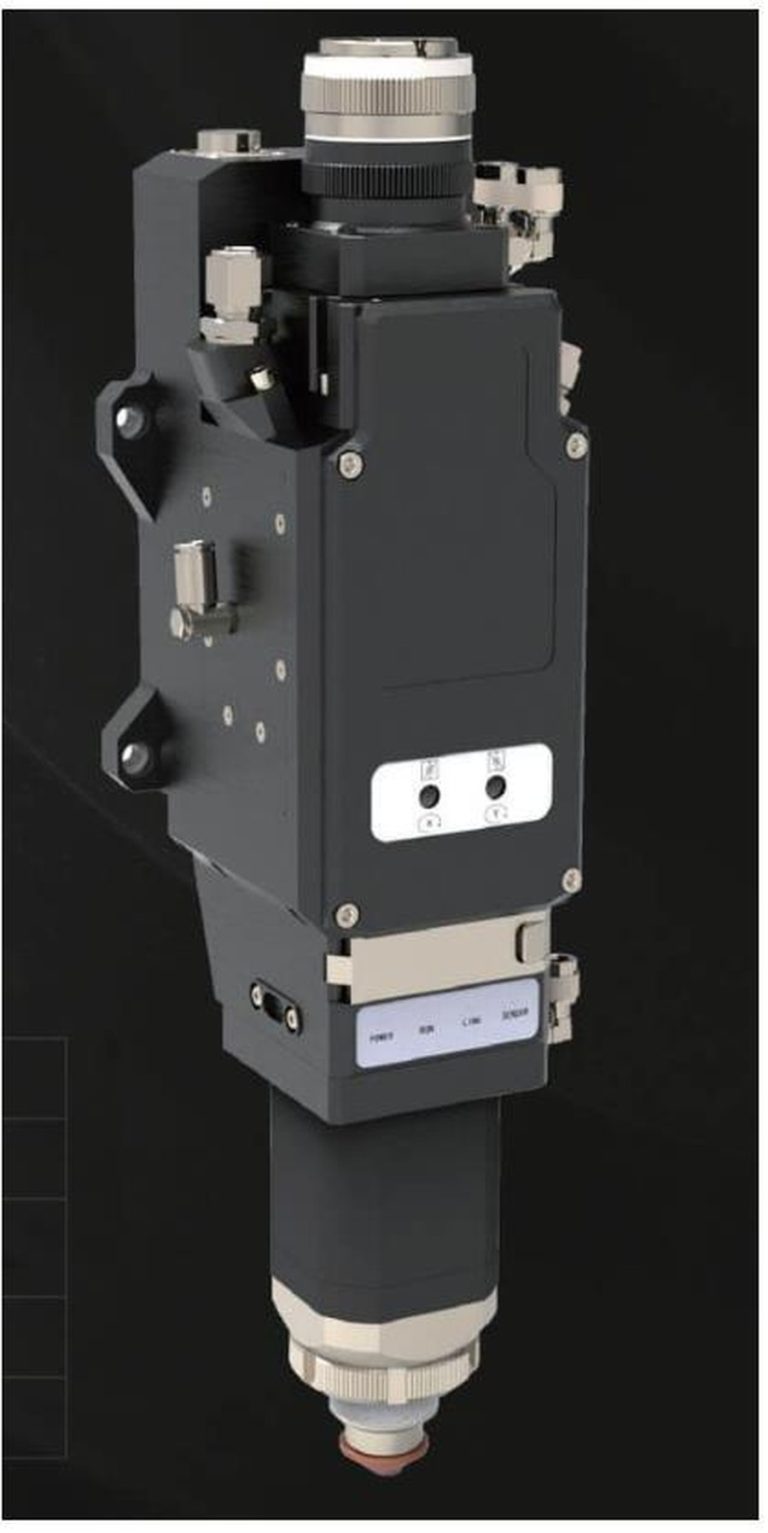

Cabezal de corte automático
Cabezal de corte con enfoque automático de circuito cerrado, que ajusta el foco al espesor del material, y retracción inteligente. Refrigeración de boquilla y del sensor, y grupo de lentes tipo cajón «plug and play» que se cambia en menos de 5 minutos, con bajos costes de mantenimiento.

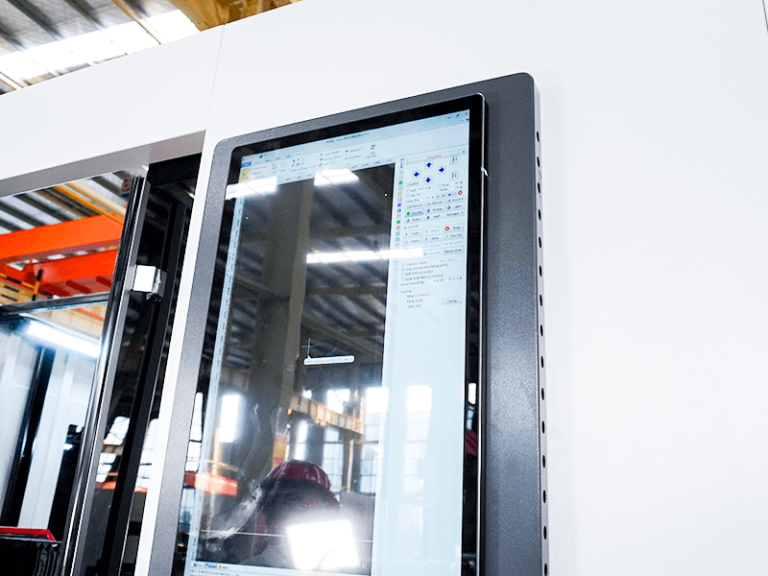

Software de corte
Dos plataformas según la potencia de la máquina. Para potencias medias, un software de manejo sencillo, con calibración directa, velocidad ajustable a la potencia y base de datos de procesos. Para alta potencia, un sistema de bus con planificación de tareas, producción flexible o por lotes, biblioteca de técnicas de corte y diagnóstico.
Sistema auxiliar de centrado de rayo
Dispositivo con cámara que muestra en pantalla la desviación entre el rayo y el centro de la boquilla y el diámetro de esta. Sustituye la prueba manual con cinta adhesiva: el centrado es fácil, rápido y seguro, sin exponer al operario al rayo, y asegura un corte homogéneo en todas las direcciones.
Corte por aire
Circuito de aire exclusivo, con conducto independiente, electroválvula propia y tablas de corte específicas: corta hasta 3 mm con 3 kW, 6 mm con 6 kW, 10 mm con 12 kW y 18 mm con 20 kW. Ahorra hasta un 60 % del coste operativo, llega a triplicar la velocidad del corte con oxígeno y deja cantos sin rebabas ni cascarilla, listos para pintar o montar.
Compresor de aire
Incluido con la máquina en la configuración de corte por aire. Equipo de tornillo con depósito, secado y filtrado que suministra aire limpio y seco a 13 kg/cm² o más y con un caudal mínimo de 1,5 m³/min, cumpliendo los estándares de aire comprimido para una integración sencilla y un corte fiable.
Servomotores
Encoders de hasta 26 bits, respuesta dinámica muy rápida y control preciso de posición, velocidad y par. Algoritmos inteligentes de auto-tuning y supresión de vibraciones, baja inercia y alta repetibilidad.
Piñón-cremallera y guías lineales
Accionamiento del puente de corte por piñón-cremallera con servomotores en gantry. Dentado de alta calidad según DIN/JIS, bajo error de paso acumulado, holgura mínima o nula, alta rigidez estructural y larga vida útil gracias a los piñones precargados.
Mesa de trabajo intercambiable
Estructura soldada y estabilizada, mecanizada después en centros de gran dimensión en un solo amarre para garantizar la precisión en toda su extensión. El cambio de mesa se realiza en pocos segundos y permite cargar y descargar material sin interrumpir el corte.
Unidad de corte de tubo
Se abre, sujeta y centra automáticamente con una sola tecla, tres veces más rápido que un mandril eléctrico. Su fuerza de sujeción constante evita que los tubos pesados se aflojen o deslicen durante el corte. Admite tubos redondos y cuadrados de hasta 320 mm y rectangulares con diagonal de hasta 320 mm.
Refrigerador por agua
Control térmico preciso (±1 °C), alta capacidad de refrigeración y alta eficiencia energética, con sistemas de protección avanzados pensados para procesos industriales exigentes.
Estabilizador de potencia
Mantiene estable la tensión que recibe la máquina: cuando varían la red o la carga, su control acciona un servomotor que ajusta automáticamente la tensión de salida. Protege la fuente láser y la electrónica, mejora la calidad de corte y evita fallos, por lo que es muy recomendable, y a veces imprescindible, en entornos industriales.
Aire acondicionado
El aire acondicionado se usa para la disipación del calor dentro del cuadro eléctrico.
Aspiración y filtrado
La zona interna de corte está seccionada para concentrar la aspiración: unas válvulas de mariposa abren y cierran compuertas según dónde esté cortando el cabezal, con aspiración por ambos lados.
Lubricación automática
Sistema de lubricación automática programada que dosifica el aceite según las horas de funcionamiento de la máquina. Mantiene guías, piñones y cremalleras siempre lubricados, mejora la fiabilidad, prolonga la vida útil y reduce los costes de mantenimiento y las paradas.
LOS MÁS DEMANDADOS
Modelos de referencia
Descubra los modelos en los que más confían nuestros clientes y consulte sus especificaciones, potencias disponibles y capacidades de corte.
