PLEGADORAS

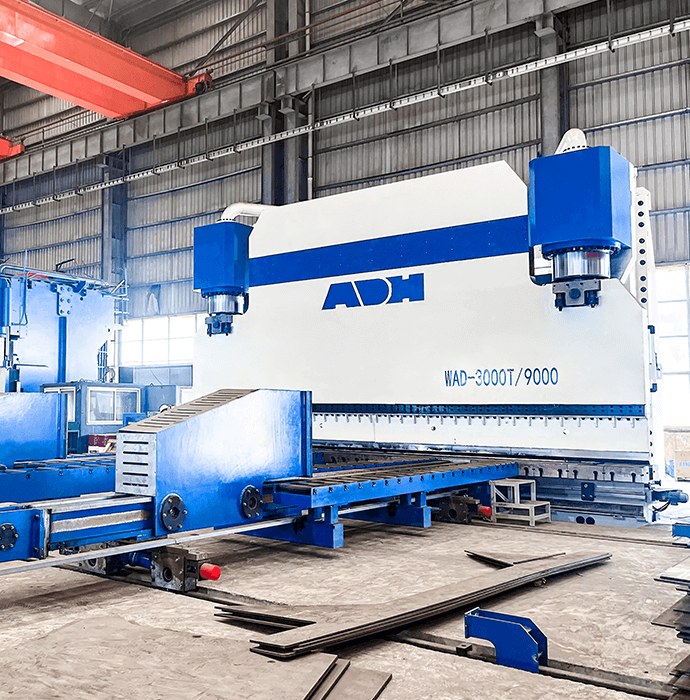

Plegadora gran formato

Plegadoras CNC de gran tonelaje, de 400 a 8.000 toneladas y hasta 14 metros de longitud de plegado.

COMPONENTES DE PRIMER NIVEL

Características Constructivas

Todos los componentes clave son de marcas de reconocido prestigio internacional.

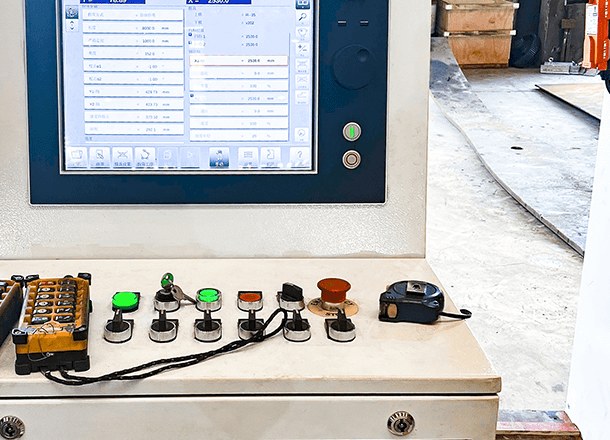

Control CNC

Control CNC que actúa como cerebro de la máquina, con algoritmos que optimizan el ciclo de plegado y reducen el tiempo de preparación, especialmente en la producción por lotes. Permite programar y editar las piezas de forma gráfica en 2D y 3D.

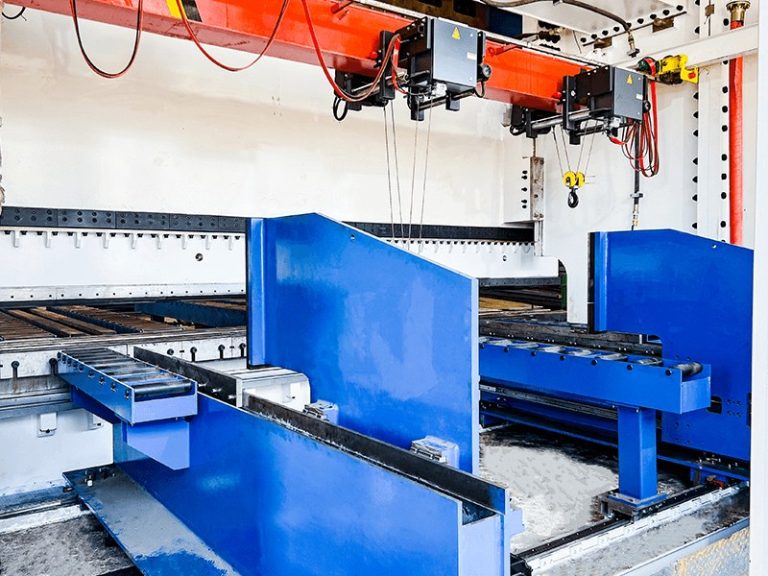

Tope trasero

Eje X guiado por husillos de bolas y guías lineales de precisión en lugar de varilla roscada, con polea síncrona accionada por servomotor en vez de motor paso a paso. Todo el conjunto se templa a alta temperatura para eliminar tensiones internas y evitar pérdidas de precisión por deformación.

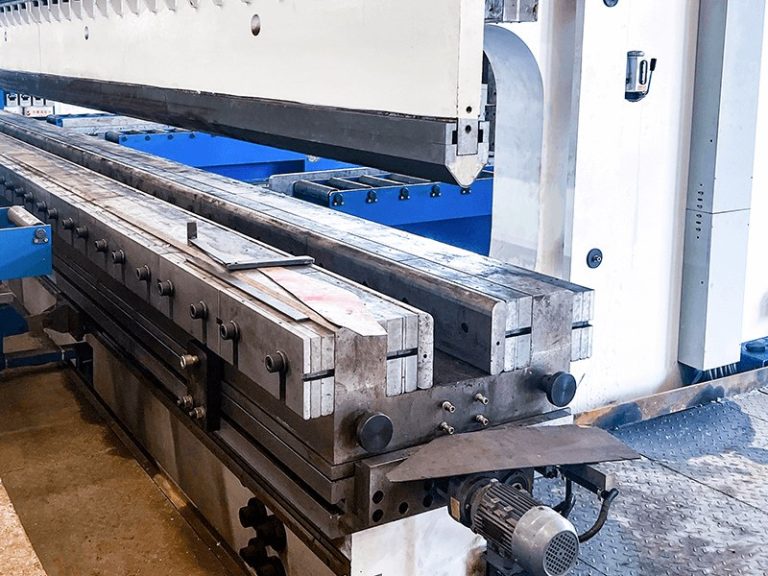

Mesa de compensación

Sistema de coronación que calcula la compensación a partir de la deformación conjunta del tablero y de la mesa, de forma que ambas curvas coinciden. El resultado es una rectitud y un ángulo constantes a lo largo de toda la longitud de plegado.

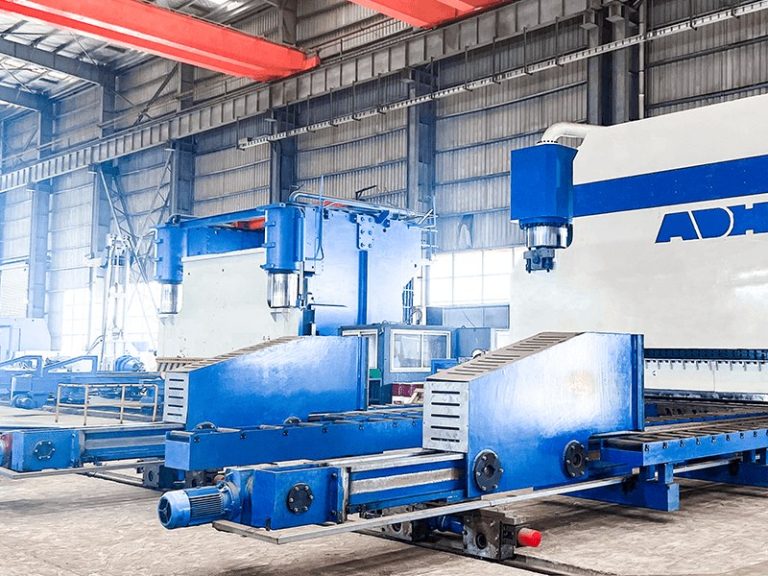

Dispositivo de alimentación frontal

Sistema que introduce automáticamente las chapas en la plegadora desde la parte frontal, lo que facilita el trabajo con piezas de gran formato y peso.

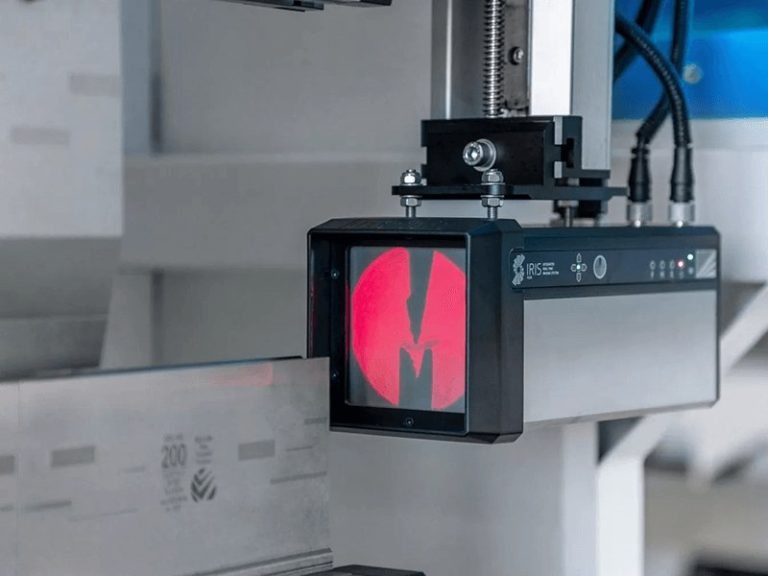

Sistema de seguridad

Barrera láser montada en el tablero superior que protege las manos del operario entre punzón y matriz durante el cierre rápido. Cubre las zonas delantera, central y trasera, alcanza nivel de seguridad CAT.4 / SIL3 conforme a la norma EN 12622 y reacciona en 5 ms, con soportes regulables para ajustarla a la altura de cada punzón.

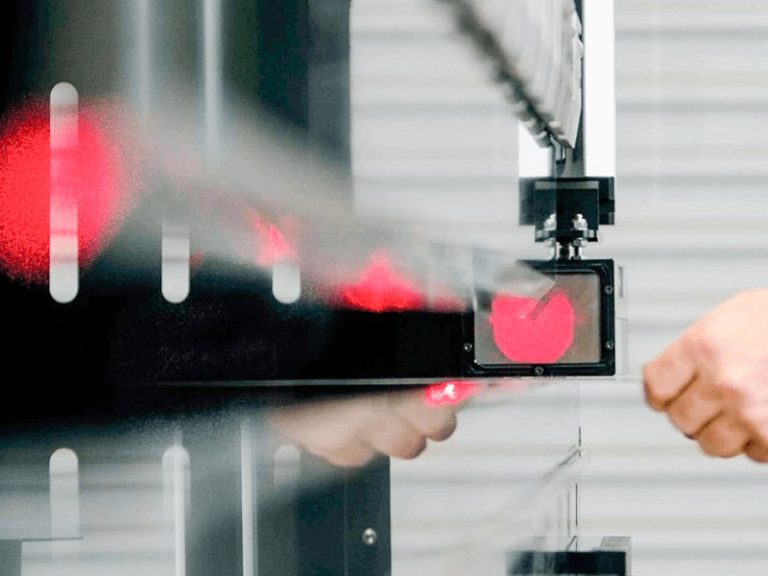

Sistema de lector de ángulos (opcional)

Sistema láser con cámara de alta velocidad que mide el ángulo de plegado sin contacto con la pieza y lo corrige en tiempo real. Alcanza una precisión mejor que 0,1° con independencia del espesor o del material, calcula la recuperación elástica y evita tener que repetir piezas de prueba.

FICHA TÉCNICA

Especificaciones de la gama de gran formato

Especificaciones de las plegadoras de gran formato ADH
Modelo	Fuerza de plegado kN	Longitud de plegado mm	Velocidades aprox. / trabajo / retorno · mm/s	Distancia entre columnas mm	Profundidad de garganta mm	Carrera mm	Altura de apertura mm	Motor principal kW	Peso t	Dimensiones L × A × H mm
400T/3200	4.000	3.200	80 / 8 / 80	2.600	500	300	610	30	23	3.800 × 2.700 × 3.500
400T/4000	4.000	4.000	80 / 8 / 80	3.100	500	300	610	30	30	4.600 × 2.700 × 3.500
400T/5000	4.000	5.000	80 / 8 / 80	3.800	500	300	610	30	32	5.600 × 2.700 × 3.500
400T/6000	4.000	6.000	80 / 8 / 80	4.800	500	300	610	30	38	6.600 × 2.700 × 3.500
500T/4000	5.000	4.000	80 / 8,5 / 90	3.100	500	300	610	37	37	4.600 × 2.700 × 3.500
500T/5000	5.000	5.000	80 / 8,5 / 90	3.800	500	300	610	37	42	5.600 × 2.700 × 3.500
500T/6000	5.000	6.000	80 / 8,5 / 90	4.800	500	300	610	37	48	6.600 × 2.700 × 3.600
600T/4000	6.000	4.000	80 / 8,5 / 85	3.100	600	320	650	45	48	4.600 × 3.300 × 3.900
600T/5000	6.000	5.000	80 / 8,5 / 85	3.800	600	320	650	45	52	5.600 × 3.300 × 3.900
600T/6000	6.000	6.000	80 / 8,5 / 85	4.800	600	320	650	45	58	6.600 × 3.300 × 3.900
600T/7000	6.000	7.000	80 / 8,5 / 85	5.600	600	320	650	45	68	7.600 × 3.300 × 3.900
700T/6000	7.000	6.000	80 / 8,5 / 85	4.900	600	320	700	55	78	6.600 × 3.500 × 4.000
800T/6000	8.000	6.000	80 / 8 / 90	4.600	600	320	800	2 × 30	79	6.600 × 3.500 × 4.000
800T/7000	8.000	7.000	80 / 8 / 90	5.600	600	320	800	2 × 30	—*	7.600 × 3.500 × 4.200
800T/8000	8.000	8.000	80 / 8 / 90	6.600	600	320	800	2 × 30	—*	8.600 × 3.600 × 4.500
800T/10000	8.000	10.000	80 / 8 / 90	7.800	600	320	800	2 × 30	—*	10.600 × 3.600 × 4.900

Datos del fabricante. * Peso bajo consulta. Para configuraciones a medida o parámetros adicionales, contacte con ADH SPAIN.
