PANELADORAS

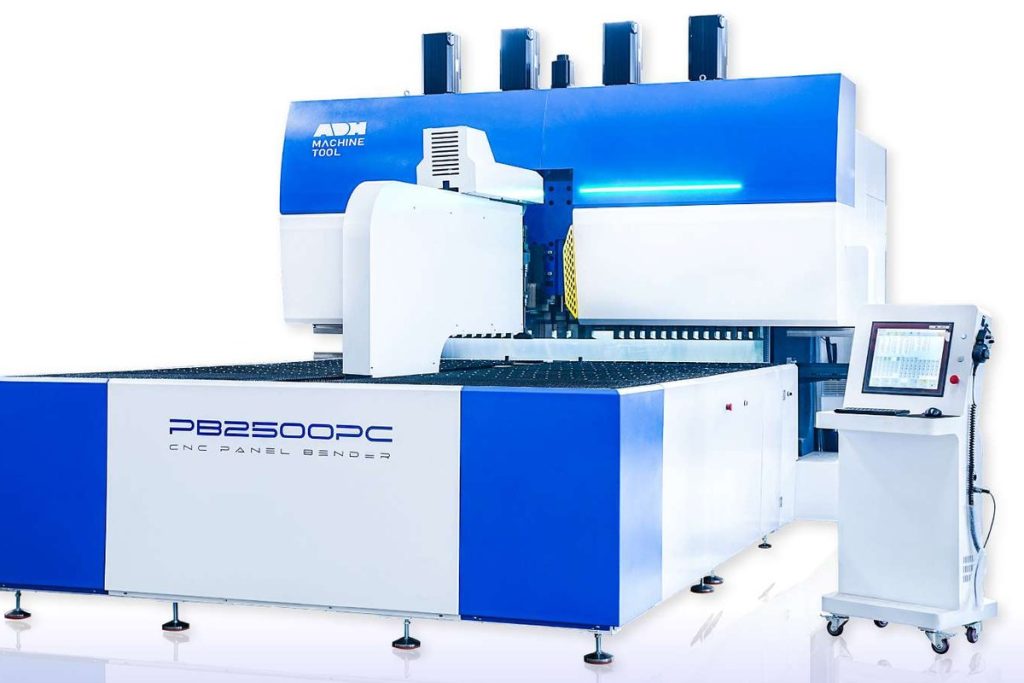

Paneladora de cambio de herramienta automática
Paneladora servoeléctrica con cambio automático de útiles en 0,5 segundos, que pliega en 0,2 segundos por pliegue con 24 ejes sincronizados y sin necesidad de moldes.
COMPONENTES DE PRIMER NIVEL
Características Constructivas
Todos los componentes clave son de marcas de reconocido prestigio internacional.

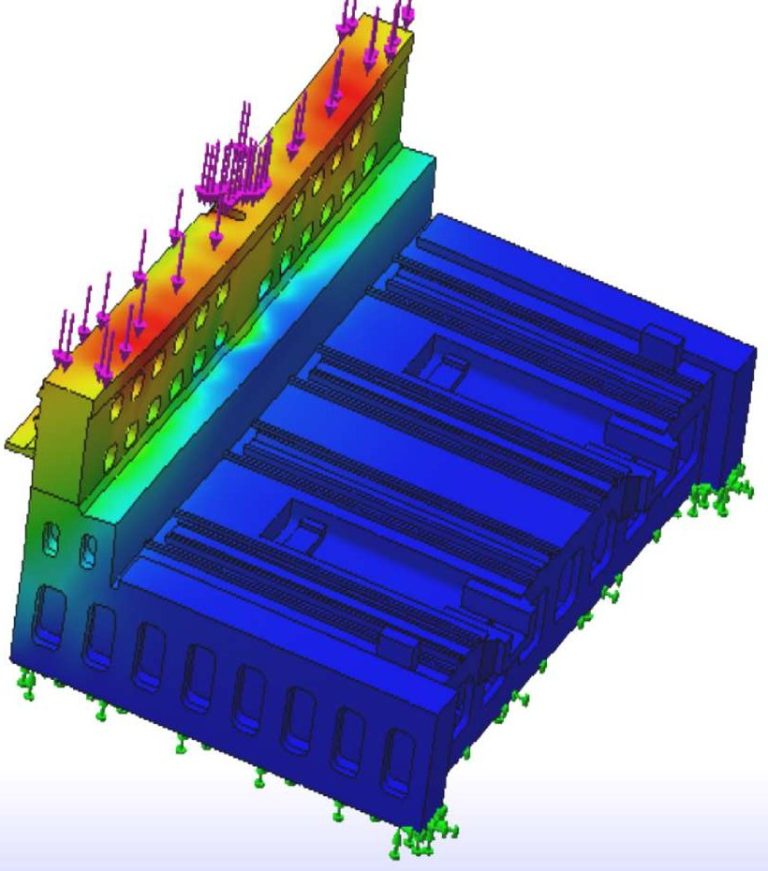

Bastidor de fundición
Bastidor de fundición de alta calidad diseñado con análisis por elementos finitos y estructura triangular. Los tratamientos térmicos y el envejecimiento por vibración eliminan tensiones y garantizan su estabilidad.

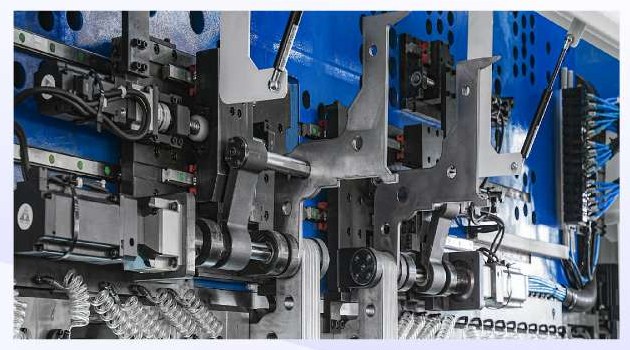

Cambio automático de útiles
Cambiador automático que sustituye los útiles en solo 0,5 segundos y los alinea con precisión. Almacena varias herramientas para distintos procesos y reduce al mínimo los tiempos de preparación.

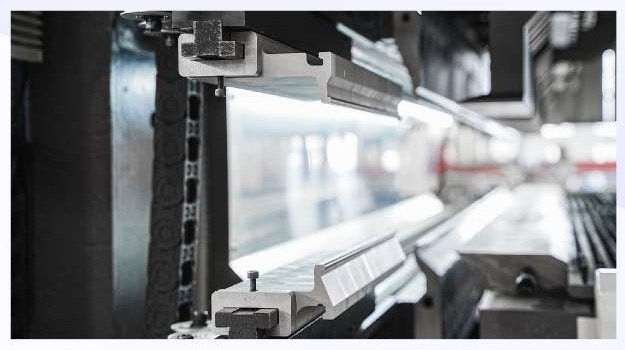

Almacén de útiles patentado
Diseño patentado que ajusta la longitud de plegado y la holgura de los bordes de forma automática durante la producción. Incluye útil auxiliar segmentado para plegar piezas especiales sin moldes.

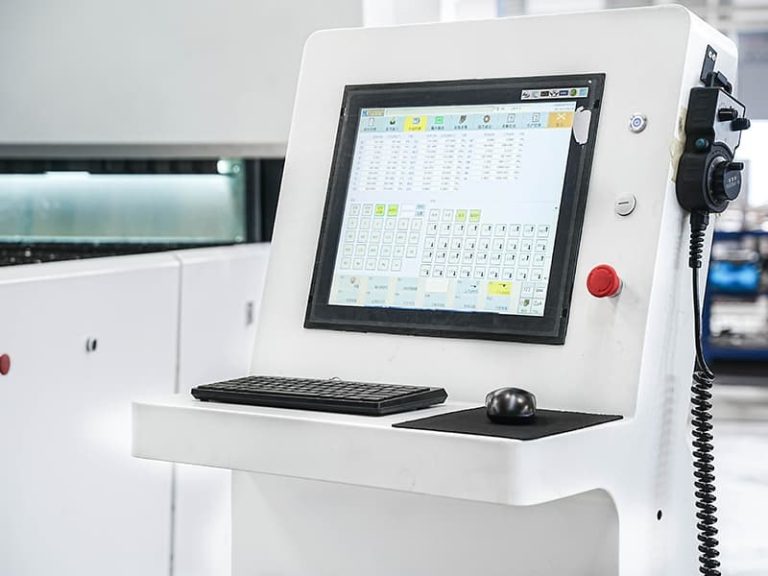

Control CNC inteligente
Control CNC con interfaz gráfica intuitiva, programación sencilla y visualización 3D de la pieza. Permite la supervisión en tiempo real desde la nube y ajustes precisos de parámetros para una calidad constante.

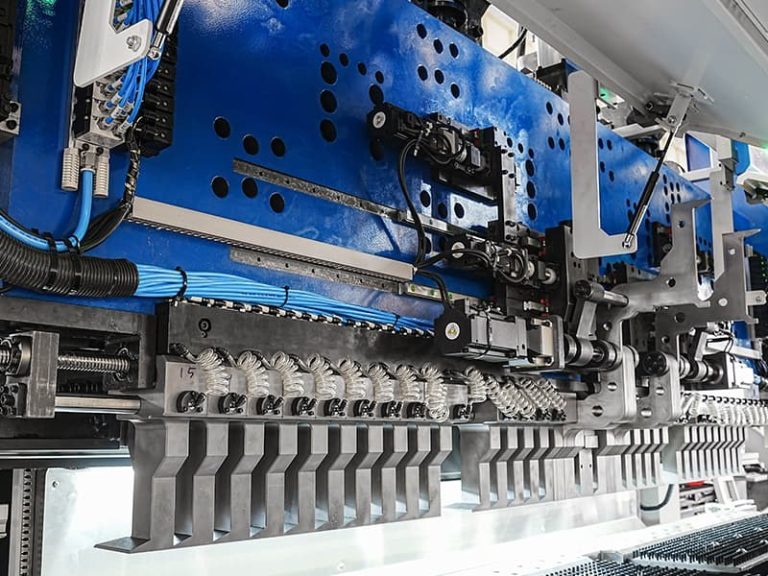

24 ejes sincronizados
Sistema de 24 ejes CNC sincronizados que asegura una alineación perfecta y resultados repetibles. El mecanizado de precisión mantiene las tolerancias bajo control y facilita adaptarse a piezas no estándar.

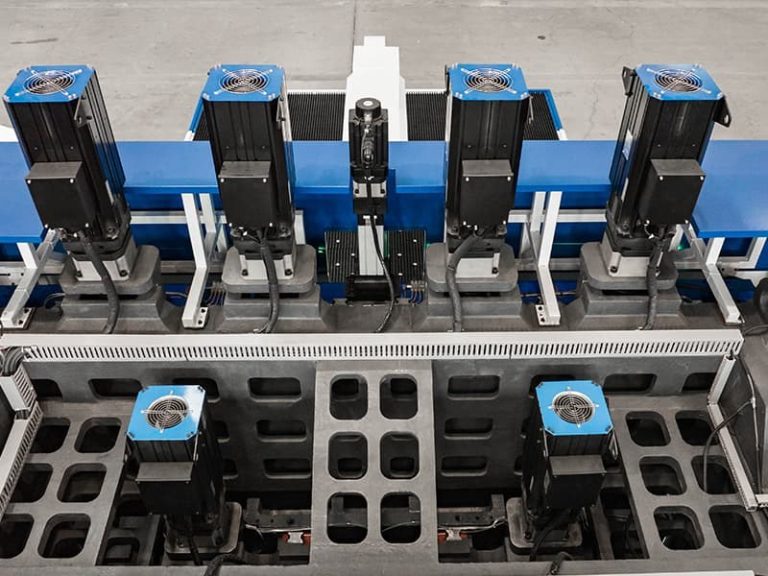

Motores servo
Todos los movimientos se accionan con servomotores, que permiten plegar en 0,2 segundos por ciclo con estabilidad y precisión, bajo consumo energético y un nivel sonoro de unos 50 dB, sin hidráulica.

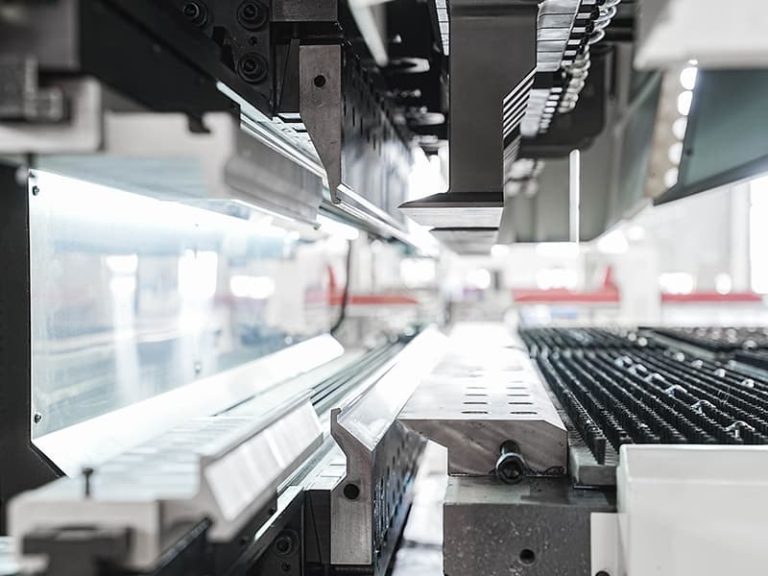

Útiles de plegado parcial
Útiles auxiliares superior e inferior, opcionales, que permiten plegar solo una parte del borde de la pieza para obtener pestañas parciales y geometrías especiales sin necesidad de moldes.

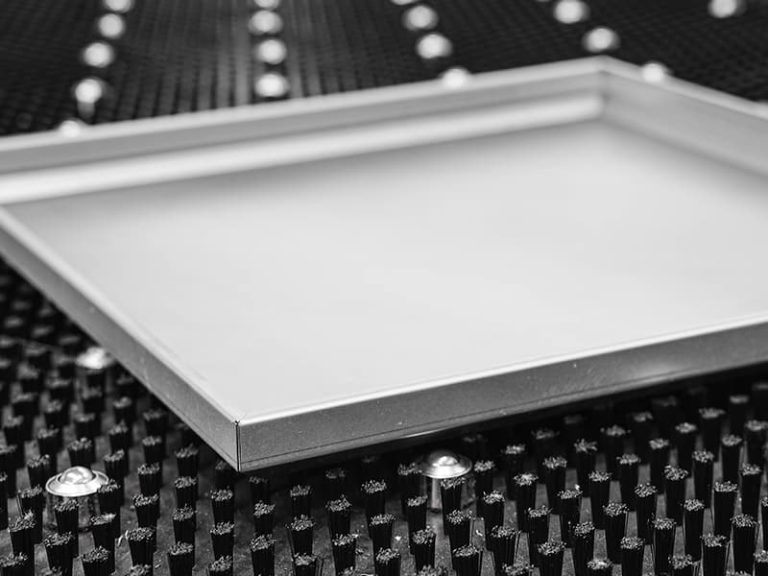

Piezas y materiales
Pliega acero inoxidable de hasta 1,5 mm, chapa laminada en frío de hasta 2 mm y aluminio de hasta 3,5 mm, con piezas de hasta 2.610 × 1.600 mm, para sectores como automoción, construcción o electrodomésticos.

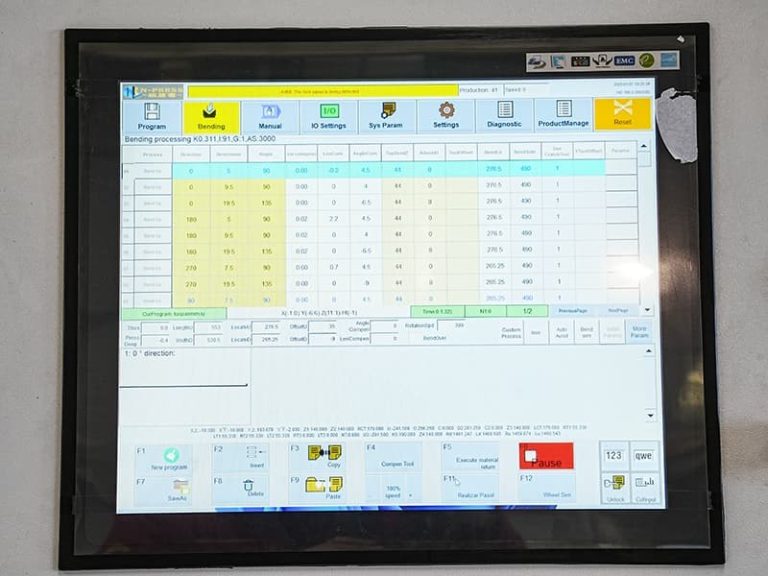

Detección de espesor y sobrecarga
Sistemas de detección de espesor, con precisión de ±0,1 mm, y de protección contra sobrecargas que previenen fallos, protegen los componentes de la máquina y evitan desperdiciar materiales de alto valor.

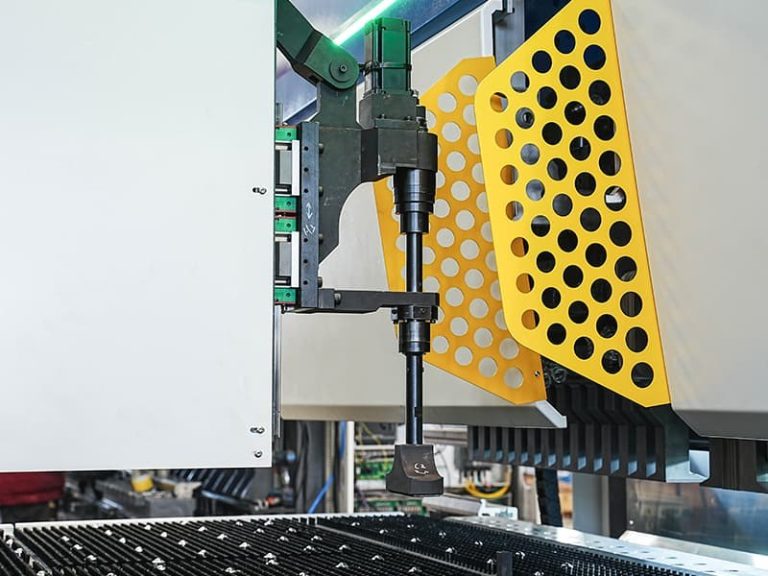

Posicionador omnidireccional
Brazo de sujeción accionado por servomotor de alto par, capaz de fijar y girar piezas de forma irregular con total estabilidad. Su reductor de precisión mejora la exactitud de giro en las piezas complejas.
Husillos y guías lineales
Husillos de bolas rectificados de alta carga y guías lineales de servicio pesado que aportan una transmisión estable, baja fricción y gran capacidad de carga, con más precisión y una vida útil más larga.

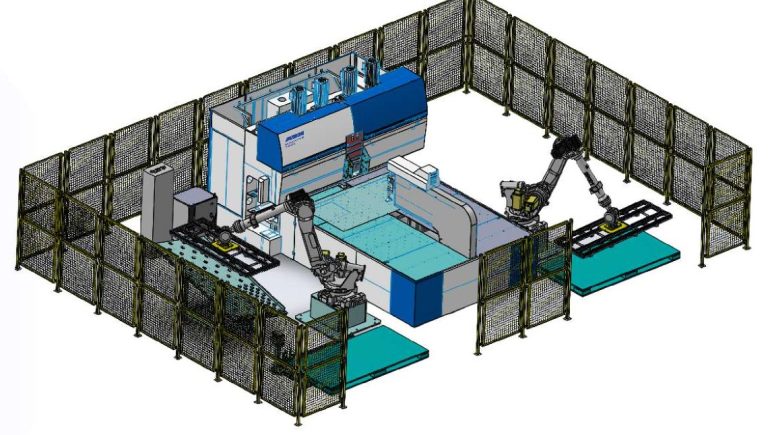

Carga y descarga automatizada
Se integra con brazos robóticos gobernados por el mismo control, que generan sus movimientos a partir de la pieza y paletizan automáticamente, para líneas de producción totalmente automáticas.
FICHA TÉCNICA
Especificaciones de la paneladora de cambio de herramienta automático
| Característica | A16 | A21 | A26 |
|---|---|---|---|
| Longitud de plegadomm | 1.630 | 2.190 | 2.610 |
| Altura de plegadomm | 180 | 180 | 180 |
| Diagonal máximamm | 2.300 | 2.850 | 3.200 |
| Tamaño mínimo, conformado a cuatro ladosmm | 370 / 180 | 370 / 180 | 370 / 180 |
| Tamaño mínimo, conformado a dos ladosmm | 180 | 180 | 180 |
| Altura mínima de plegadomm | 4 | 6 | 6 |
| Radio mínimo de arcomm | 4 | 4 | 4 |
| Velocidad de plegados/pliegue | 0,2 | 0,2 | 0,2 |
| Espesor máx. chapa laminada en fríomm | 2 | 2 | 2 |
| Espesor máx. acero inoxidablemm | 1,5 | 1,5 | 1,5 |
| Espesor máx. aluminiomm | 3,5 | 3,5 | 3,5 |
| Espesor máx. chapa galvanizadamm | 2 | 2 | 2 |
| Espesor máx. chapa laminada en calientemm | 2 | 2 | 2 |
| Recorrido eje Xmm | 150 | 150 | 150 |
| Recorrido eje Zmm | 230 | 230 | 230 |
| Recorrido eje Umm | 1.000 | 1.300 | 1.500 |
| Recorrido eje Ymm | 300 | 300 | 300 |
| Sistema de alimentación | Brazo prensador | Brazo prensador | Brazo prensador |
| Velocidad máxima de alimentaciónm/min | 0,8 | 0,8 | 0,8 |
| Cambio de herramienta | Automático | Automático | Automático |
| Útiles auxiliares superior e inferior | Opcional | Opcional | Opcional |
| Mesa de trabajo | Cepillos y bolas transportadoras | Cepillos y bolas transportadoras | Cepillos y bolas transportadoras |
| Potencia totalkW | 44 | 89 | 118 |
| Potencia de picokW | 26 | 50 | 76 |
| Dimensiones L × A × Hmm | 4.550 × 2.750 × 2.750 | 5.400 × 3.650 × 2.950 | 6.200 × 4.100 × 3.350 |
| Pesot | 10 | 19 | 24 |
Datos del fabricante. Para configuraciones a medida o parámetros adicionales, contacte con ADH SPAIN.
COMPARATIVA
Cambio de herramienta automático frente a manual
| Cambio de herramienta automático | Cambio de herramienta manual | |
|---|---|---|
| Cambio de útiles | Automático, en 0,5 s | Manual |
| Sistema de alimentación | Brazo prensador | Brazo prensador |
| Ejes CNC | 24 | 13 |
| Velocidad de plegado | 0,2 s por pliegue | 0,2 s por pliegue |
| Altura de plegado | 180 mm | 170 mm |
| Anchura máx. de plegado | 1.630 – 2.610 mm | 1.400 – 2.500 mm |
| Espesor máx. inox / frío / aluminio | 1,5 / 2 / 3,5 mm | 1,2 / 1,5 / 2 mm |
| Potencia total | 44 – 118 kW | 38 – 77 kW |
| Peso | 10 – 24 t | 12 – 19 t |
| Modelos | A16 · A21 · A26 | PB1400P · PB2000P · PB2500P |
VÉALA EN MARCHA
Paneladora de cambio de herramienta automática
