PLEGADORAS

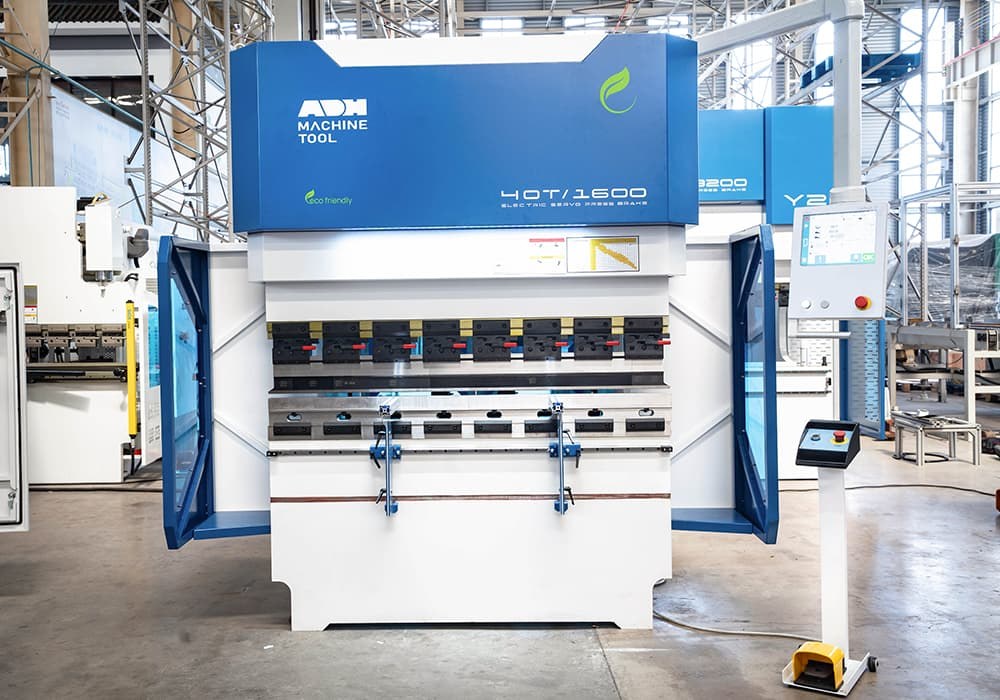

Plegadora eléctrica
Plegadora eléctrica que reduce el consumo energético y ofrece mayor precisión, productividad y ciclos de trabajo más rápidos.
COMPONENTES DE PRIMER NIVEL
Características Constructivas
Todos los componentes clave son de marcas de reconocido prestigio internacional.

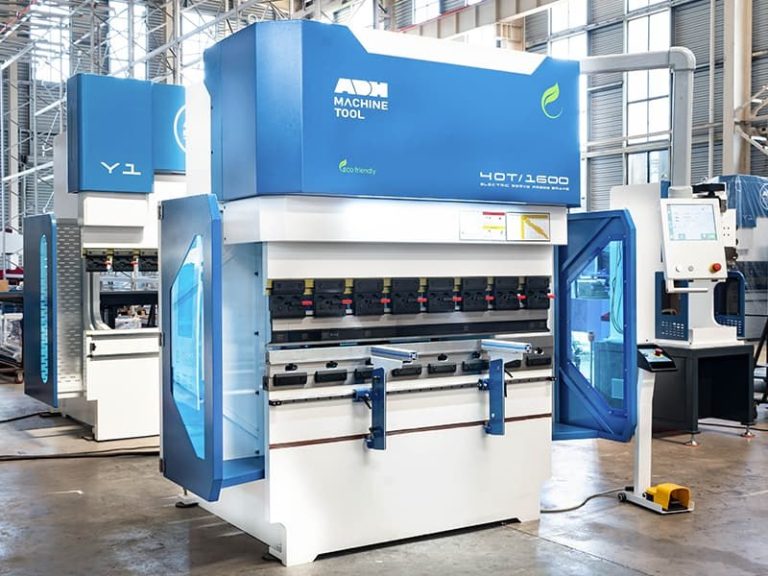

Estructura de alta rigidez
Bastidor de chapa de acero soldada y granallada, mecanizado en una sola atada en centro CNC vertical para asegurar el paralelismo y la perpendicularidad de las superficies de montaje. El granallado elimina tensiones internas y garantiza rectitud y ángulos constantes en cada pieza.

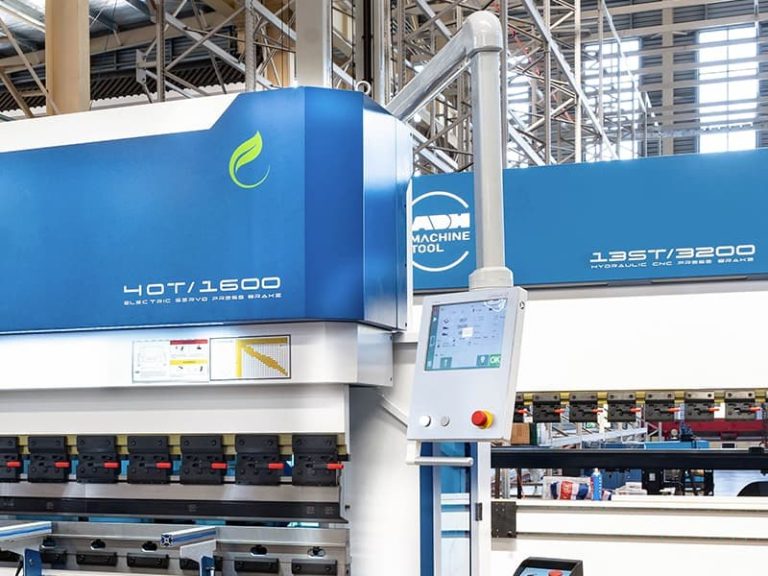

Brazo de mando en voladizo
Panel de control sobre brazo en voladizo, de diseño ergonómico, para un manejo cómodo y eficiente. Incluye pedal de accionamiento móvil para una operación segura y un cableado ordenado que agiliza el mantenimiento y la localización de averías.

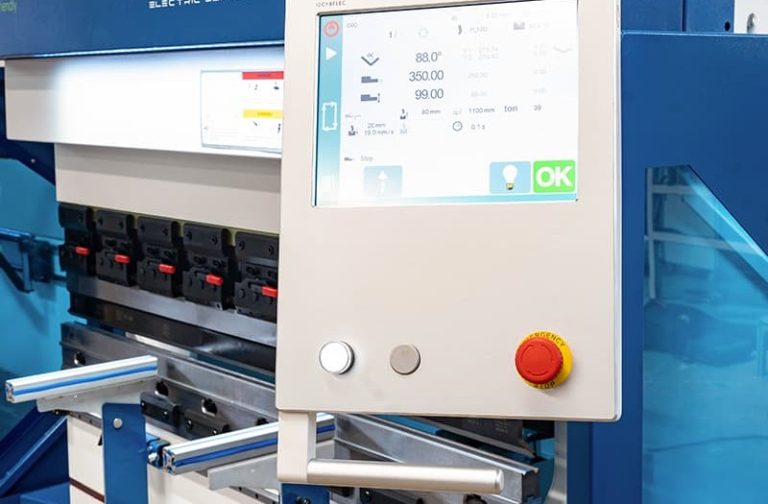

Control CNC
Disponible con controles numéricos de los más altos estándares del mercado —Cybelec, Delem y Estun—, con capacidad para gobernar el máximo número de ejes aplicables a una plegadora.

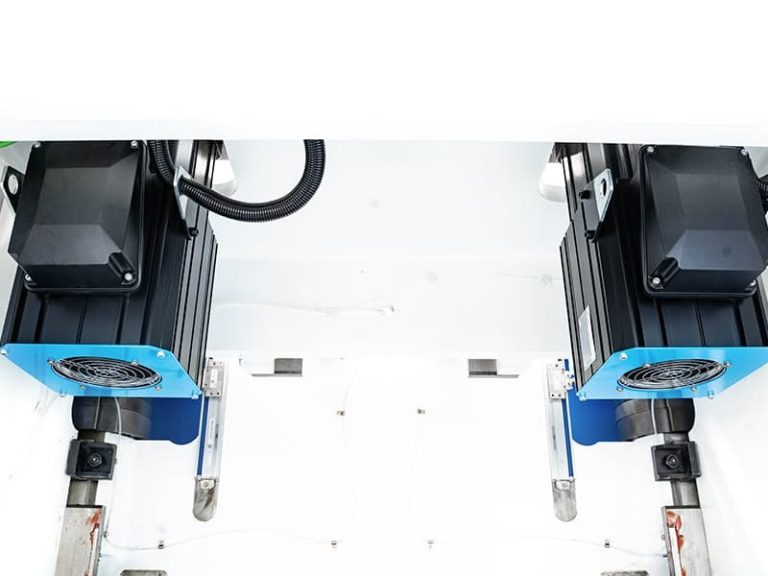

Accionamiento por husillos sincronizados
Doble regla óptica y doble husillo de bolas accionado por servomotor que mantienen sincronizados ambos lados del tablero y evitan descompensaciones. Una articulación protege los husillos frente a cargas excéntricas y asegura un posicionamiento preciso.

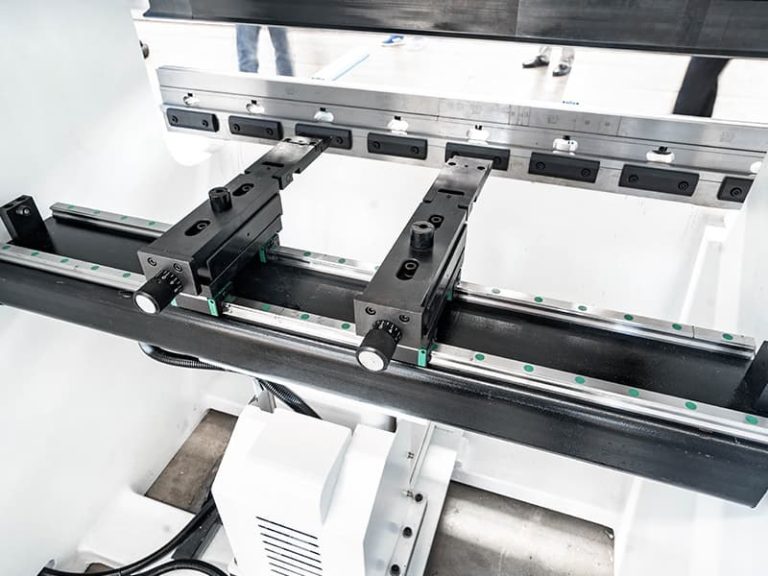

Tope trasero
Ejes X y R accionados por servomotor sobre husillos de bolas, con eje Z manual y doble guía lineal para un posicionamiento rápido y de alta precisión. Admite configuraciones con más ejes para adaptarse a distintas necesidades de producción.

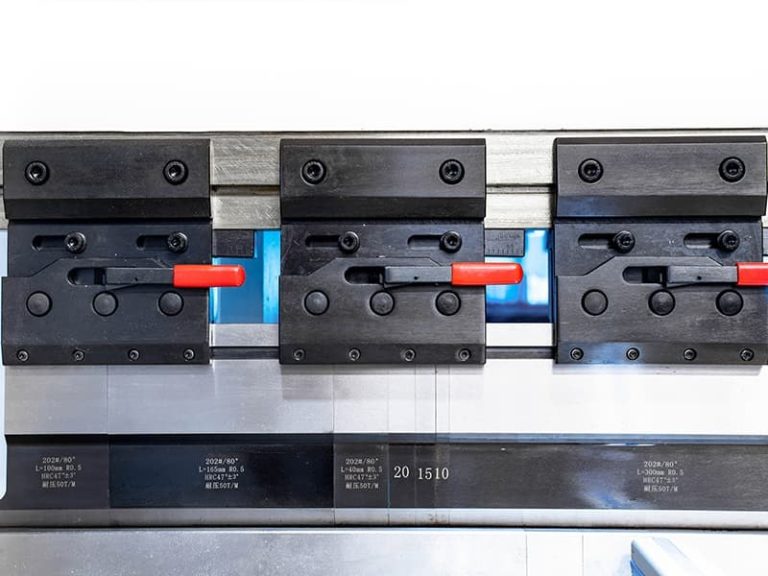

Amarre rápido
Sistema de amarre rápido de herramienta de tipo Promecam o de tipo Wila, con sistemas de amarre neumático o hidráulico disponibles.

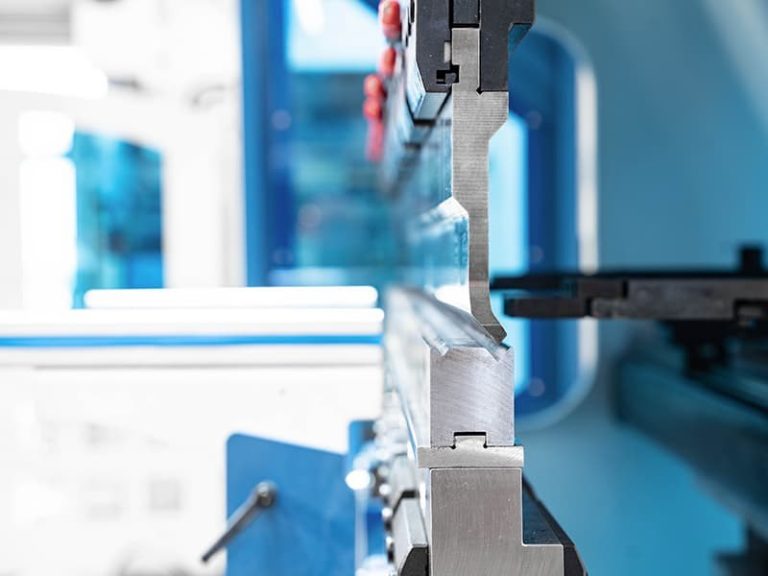

Herramientas
Amplio catálogo de herramientas disponibles en función del sistema de amarre elegido.
Sistema de seguridad
Barrera láser montada en el tablero superior que protege las manos del operario entre punzón y matriz durante el cierre rápido. Cubre las zonas delantera, central y trasera, alcanza nivel de seguridad CAT.4 / SIL3 conforme a la norma EN 12622 y reacciona en 5 ms, con soportes regulables para ajustarla a la altura de cada punzón.
Sistema de lector de ángulos (opcional)
Sistema láser con cámara de alta velocidad que mide el ángulo de plegado sin contacto con la pieza y lo corrige en tiempo real. Alcanza una precisión mejor que 0,1° con independencia del espesor o del material, calcula la recuperación elástica y evita tener que repetir piezas de prueba.
FICHA TÉCNICA
Especificaciones de la serie WADG
| Modelo | Fuerza de plegado kN | Longitud de plegado mm | Velocidades aprox. / trabajo / retorno · mm/s | Eje X carrera mm · velocidad mm/s | Eje R carrera mm · velocidad mm/s | Distancia entre columnas mm | Profundidad de garganta mm | Carrera mm | Altura de apertura mm | Motor principal kW | Peso t | Dimensiones L × A × H mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WADG-10T/500 | 100 | 500 | 180 / 0,15–30 / 180 | 200 · 400 | 80 · 200 | 510 | 200 | 150 | 420 | 6 | 1,2 | 640 × 980 × 1.250 |
| WADG-20T/800 | 200 | 800 | 250 / 0,15–30 / 250 | 400 · 500 | 150 · 200 | 680 | 250 | 150 | 420 | 15 | 3,3 | 1.200 × 1.560 × 2.450 |
| WADG-30T/1250 | 300 | 1.250 | 250 / 0,15–30 / 250 | 400 · 500 | 150 · 200 | 900 | 250 | 150 | 420 | 20 | 4,3 | 1.460 × 1.660 × 2.470 |
| WADG-40T/1300 | 400 | 1.300 | 250 / 0,15–30 / 250 | 400 · 500 | 150 · 200 | 920 | 255 | 150 | 420 | 2 × 15 | 4,7 | 1.700 × 2.050 × 2.280 |
| WADG-50T/1600 | 500 | 1.600 | 250 / 0,15–30 / 250 | 400 · 500 | 150 · 200 | 1.250 | 255 | 150 | 420 | 2 × 15 | 5,1 | 2.200 × 2.050 × 2.280 |
| WADG-60T/2000 | 600 | 2.000 | 250 / 0,15–30 / 250 | 500 · 500 | 150 · 200 | 1.600 | 300 | 200 | 470 | 2 × 20 | 5,9 | 2.700 × 2.150 × 2.380 |
| WADG-80T/2500 | 800 | 2.500 | 200 / 0,15–30 / 200 | 500 · 500 | 150 · 200 | 2.000 | 460 | 200 | 470 | 2 × 25 | 9,3 | 3.000 × 2.250 × 2.380 |
| WADG-100T/3200 | 1.000 | 3.200 | 200 / 0,15–30 / 200 | 500 · 500 | 150 · 200 | 2.700 | 460 | 200 | 470 | 2 × 25 | 11,5 | 4.000 × 2.450 × 2.580 |
| WADG-160T/3200 | 1.600 | 3.200 | 200 / 0,15–30 / 200 | 500 · 500 | 150 · 200 | 2.700 | 460 | 250 | 520 | 3 × 25 | 12,9 | 4.000 × 2.450 × 2.780 |
Datos del fabricante. Plegadoras 100 % eléctricas, sin aceite hidráulico. Para otras longitudes, configuraciones a medida o parámetros adicionales, contacte con ADH SPAIN.
VÉALA EN MARCHA
Plegadora eléctrica
