LÁSER DE FIBRA · SERIE ULT

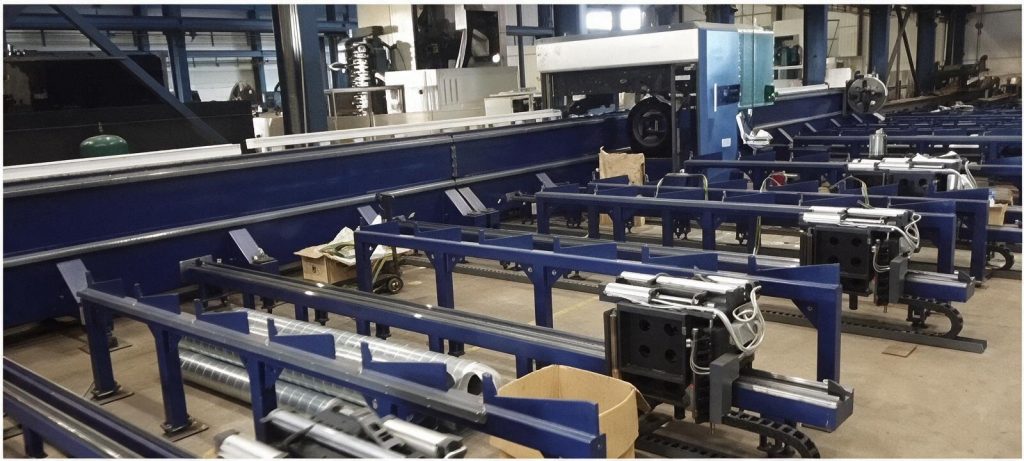

ULTB-12055
ULTB de 12 m con 4 platos y eje mini Y para tubo y perfil estructural de 50 a 550 mm, con carga automática integrada, cabezal de 5 ejes para bisel de ±45° y tres opciones de descarga. Disponible con fuentes de 12 y 20 kW.
FICHA TÉCNICA
Especificaciones del ULTB-12055
Potencias de referencia
12 kW · 20 kW
Longitud máxima de tubo
12.000 mm
Tubo redondo
de 50 a 550 mm
Tubo cuadrado y perfiles (UPN, IPN, HEB…)
de 50 a 550 mm (que quepan en un cuadrado de 550 mm)
Recorrido ejes X / Y / Z
850 / 13.000 / 600 mm
Recorrido eje mini Y
900 mm (400 mm en corte biselado)
Precisión de posicionamiento
±0,02 mm/m
Repetibilidad
±0,03 mm/m
Velocidad máx. de posicionamiento
30 m/min
Aceleración máxima
0,3 G
Velocidad máxima del plato
30 rad/min
Retal sobrante (puntas)
0 mm
Longitud útil de pieza en la salida
12.000 mm
Configuración
4 platos neumáticos de 4 garras (4 lunetas), control de 7 ejes
Carga automática
integrada en la bancada: los tubos se elevan, se centran y un carro servotransportador los lleva al plato; estructura vertical para intercalar material con grúa sin vaciar el cargador
Descarga
bandejas servoseguidas de serie; como opción, con estantes fijos o con cross transfer
Dimensiones (largo × ancho × alto)
27.600 × 6.500 × 3.000 mm
Aspiración de humos
Colector de 6 cartuchos · 6.000 m³/h · ventilador de 7,5 kW · filtración 99,99 %
Tensión de conexión
380 V / 50 Hz / trifásica
Refrigeración
Por agua destilada o purificada · enfriador de doble circuito (fuente láser; fibra y cabezal)
Lubricación automática
Sí
Condiciones de instalación
temperatura estable de 5 a 30 °C · humedad relativa < 70 %
Características generales
- Amordazado de 4 lunetas: el material queda sujeto por 2 o 3 puntos y la carga y la descarga van sincronizadas, con retal cero.
- Eje mini Y independiente: taladros y cortes pequeños con el tubo quieto, más rápidos que desplazando el tubo.
- Platos neumáticos de recorrido completo hasta 550 mm, sin cambio de garras entre diámetros de tubo.
- Cabezal de 5 ejes para corte recto o biselado hasta 20 kW, con enfoque motorizado y apto para zonas estrechas de perfiles UPN e IPN.
- Carga automática integrada en la bancada: los tubos se elevan, se centran y un carro servoseguido los lleva al plato.
- Descarga de serie con bandejas servoseguidas y dos opciones: estantes fijos o cross transfer con transportador de puntas.
- Estructura vertical que permite intercalar material cargado con grúa sin vaciar el cargador.
- Certificado CE conforme a la normativa europea.
CONFIGURACIONES DE POTENCIA
Capacidades según la potencia
Potencias de referencia de este modelo. Bajo demanda, puede equiparse con otras potencias de fuente láser para adaptarse a las necesidades de su producción.
| Parámetro | 12 kW | 20 kW |
|---|---|---|
| Espesor máx. de pared · acero al carbono | 40 mm | 60 mm |
| Espesor máx. de pared · acero inoxidable | 40 mm | 60 mm |
| Espesor máx. de pared · aluminio | 30 mm | 55 mm |
| Espesor máx. de pared · latón | 16 mm | 20 mm |
| Corte con aire (espesor máx. recomendado) | 10 mm | 18 mm |
| Potencia de alimentación mínima | 60 kVA | Más de 65 kVA solo para la fuente láser, más los equipos auxiliares |
| Fuente láser: consumo máx. · regulación de potencia | 32 kW · 10–100 % | 57 kW · 10–100 % |
| Capacidad frigorífica requerida por la fuente | > 30 kW | ≥ 40 kW |
| Cabezal: potencia máx. admitida · bisel ±45° · enfoque automático | 15 kW · bisel ±45° · enfoque hasta ±50 mm · gas hasta 25 bar | 20 kW · bisel ±45° · enfoque hasta ±50 mm · gas hasta 25 bar |
Valores orientativos: dependen de la calidad del material, el gas de corte y la configuración de la máquina.
