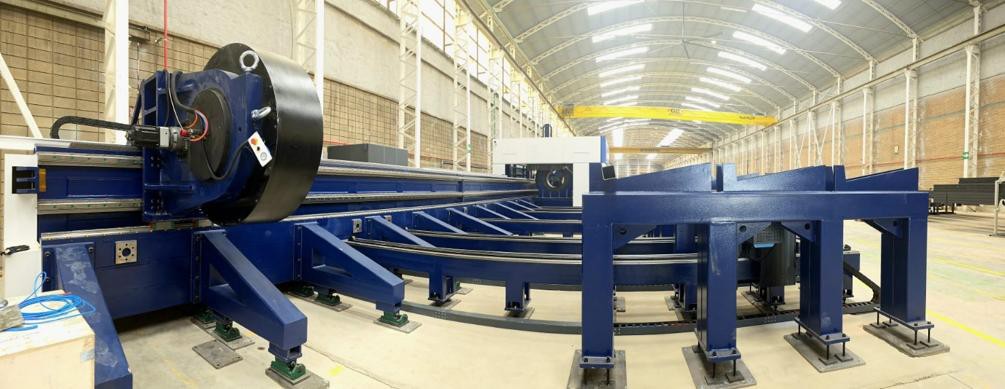

LÁSER DE FIBRA · SERIE ULT
ULTB-14055
ULTB de 14 m con 4 platos y eje mini Y para tubo y perfil estructural de hasta 550 mm, con 14 metros de entrada y salida servidos por estantes fijos y carros de elevación y traslado. Disponible con fuentes de 12 y 20 kW.
FICHA TÉCNICA
Especificaciones del ULTB-14055
Potencias de referencia
12 kW · 20 kW
Longitud máxima de tubo
14.000 mm
Tubo redondo
de 49 a 550 mm
Tubo cuadrado y perfiles (UPN, IPN, HEB…)
de 49 a 550 mm (que quepan en un cuadrado de 550 mm)
Recorrido ejes X / Y / Z
850 / 13.000 / 600 mm
Recorrido eje mini Y
900 mm (400 mm en corte biselado)
Precisión de posicionamiento
±0,02 mm/m
Repetibilidad
±0,03 mm/m
Velocidad máx. de posicionamiento
30 m/min
Aceleración máxima
0,3 G
Velocidad máxima del plato
30 rad/min
Retal sobrante (puntas)
0 mm
Carga máxima del plato
2.800 kg
Longitud útil de pieza en la salida
14.000 mm
Configuración
4 platos neumáticos de 4 garras (4 lunetas), control de 7 ejes
Zonas de entrada y salida
14 m de entrada y 14 m de salida
Carga y descarga
automáticas, con estantes fijos de 3 alojamientos (más bajo pedido) y carros de elevación y traslado que mueven el material sin arrastrarlo; puntas y piezas pequeñas por mesa elevadora inclinable
Dimensiones (largo × ancho × alto)
32.600 × 6.500 × 3.000 mm
Aspiración de humos
Filtro con apagachispas y abatimiento de polvo con saco de recogida · aire emitido con limpieza superior al 99,9 %
Estabilizador de tensión
Incluido
Armario eléctrico climatizado
Sí
Compresor para corte con aire
Dedicado en exclusiva al láser (habitualmente incluido en la oferta) · conducto y electroválvula de aire propios
Tensión de conexión
380 V / 50 Hz / trifásica
Refrigeración
Por agua destilada o purificada · enfriador de doble circuito (fuente láser; fibra y cabezal) · ±1 °C
Lubricación automática
Sí
Condiciones de instalación
temperatura estable de 5 a 30 °C · humedad relativa < 70 %
Características generales
- Amordazado de 4 lunetas: el material queda sujeto por 2 o 3 puntos y la carga y la descarga van sincronizadas, con retal cero.
- Eje mini Y independiente para taladros, ranuras y vaciados con el material quieto.
- 14 metros de entrada y 14 metros de salida, con estantes fijos y carros elevadores que mueven el material sin arrastrarlo.
- Puntas y piezas pequeñas evacuadas por mesa elevadora inclinable en la zona de corte.
- Cabezal de 5 ejes para corte recto o biselado de ±45°, con doble lectura del material por barrido láser y palpado capacitivo.
- Detección automática del cordón de soldadura y centrado del haz monitorizado.
- Fuentes de 12 y 20 kW; circuito de aire propio de ADH para cortar con aire hasta 10 y 18 mm respectivamente.
- Certificado CE conforme a la normativa europea.
CONFIGURACIONES DE POTENCIA
Capacidades según la potencia
Potencias de referencia de este modelo. Bajo demanda, puede equiparse con otras potencias de fuente láser para adaptarse a las necesidades de su producción.
| Parámetro | 12 kW | 20 kW |
|---|---|---|
| Espesor máx. de pared · acero al carbono | 40 mm | 60 mm |
| Espesor máx. de pared · acero inoxidable | 40 mm | 60 mm |
| Espesor máx. de pared · aluminio | 30 mm | 55 mm |
| Espesor máx. de pared · latón | 16 mm | 20 mm |
| Corte con aire (espesor máx. recomendado) | 10 mm | 18 mm |
| Potencia de alimentación mínima | 60 kVA | Más de 65 kVA solo para la fuente láser, más los equipos auxiliares |
| Fuente láser: consumo máx. · regulación de potencia | 32 kW · 10–100 % | 57 kW · 10–100 % |
| Capacidad frigorífica requerida por la fuente | > 30 kW | ≥ 40 kW |
| Cabezal: potencia máx. admitida · bisel ±45° · enfoque automático | 15 kW · bisel ±45° · enfoque hasta ±50 mm · gas hasta 25 bar | 20 kW · bisel ±45° · enfoque hasta ±50 mm · gas hasta 25 bar |
Valores orientativos: dependen de la calidad del material, el gas de corte y la configuración de la máquina.
