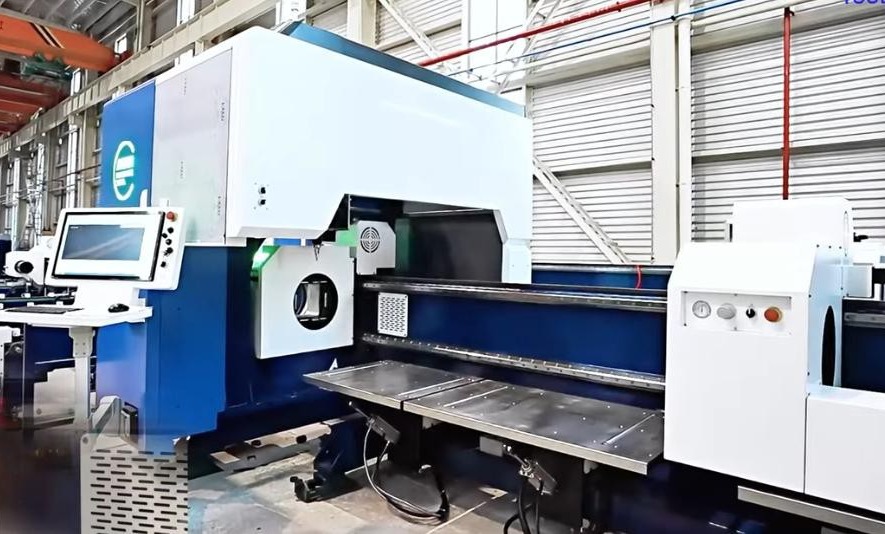

LÁSER DE FIBRA · SERIE ULT
ULTB-6024
ULTB compacta de 6 m con 3 platos y cabezal de 5 ejes para bisel, para tubo y perfil de hasta 220 mm con retal cero. Carga automática de serie y opción de carga desde paquete.
FICHA TÉCNICA
Especificaciones del ULTB-6024
Potencias de referencia
3 kW · 6 kW
Longitud máxima de tubo
6.000 mm
Tubo redondo
de 10 a 220 mm
Tubo cuadrado y perfiles (UPN, IPN, HEB…)
que quepan en un cuadrado de 220 mm
Recorrido ejes X / Y / Z
1.030 / 7.000 (4.000) / 350 mm
Precisión de posicionamiento
±0,04 mm/m
Repetibilidad
±0,03 mm/m
Velocidad máx. de posicionamiento
100 m/min
Aceleración máxima
1 G
Velocidad máxima del plato
150 rad/min
Recorrido de las garras
carrera completa (plato de hasta 240 mm)
Retal sobrante (puntas)
0 mm
Carga máxima del plato
260 kg
Longitud útil de pieza en la salida
6.000 mm
Configuración
3 platos: plato de amarre y empuje, luneta central desplazable y luneta de salida; control de 7 ejes
Inclinación máxima de bisel
45°
Dimensiones (largo × ancho × alto)
17.385 × 4.000 × 2.100 mm
Carga desde paquete (opción)
tubo redondo y cuadrado de 20 a 200 mm, rectangular de 20 a 220 mm de lado, longitudes de 5.000 a 6.500 mm, hasta 200 kg por tubo
Estabilizador de tensión
60 kVA
Características generales
- Tres platos sincronizados: el tubo queda sujeto al menos por dos puntos, con retal cero y corte estable en piezas largas.
- Luneta central desplazable a ambos lados del cabezal.
- Cabezal de 5 ejes para corte recto o biselado, con enfoque motorizado de ±50 mm y doble lectura del material por barrido láser y palpado capacitivo.
- Platos neumáticos de recorrido completo con centrado automático, sin cambio de garras entre diámetros de tubo.
- Carga automática de serie con brazos de transporte y centrado servoseguido; carga desde paquete como opción.
- Descarga con bandejas servoseguidas que bajan la pieza y la vuelcan en la cuna de recogida.
- Circuito de aire propio de ADH para cortar con aire hasta 6 mm con la fuente de 6 kW.
- Bancada patentada, estabilizada en horno, granallada y mecanizada en un solo amarre.
CONFIGURACIONES DE POTENCIA
Capacidades según la potencia
Potencias de referencia de este modelo. Bajo demanda, puede equiparse con otras potencias de fuente láser para adaptarse a las necesidades de su producción.
| Parámetro | 3 kW | 6 kW |
|---|---|---|
| Corte con aire (acero al carbono) | hasta 3 mm | hasta 6 mm |
| Espesor máx. acero al carbono (oxígeno) | 20 mm | 25 mm |
| Espesor máx. acero inoxidable (nitrógeno) | 10 mm | 20 mm |
| Espesor máx. aluminio (nitrógeno) | 8 mm | 8 mm |
Valores orientativos: dependen de la calidad del material, el gas de corte y la configuración de la máquina.
